专利号: 2022232695930
申请人: 惠州市雅睿礼品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

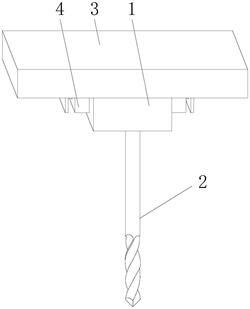

1.一种零件加工用双头刀具,包括安装块(1),其特征在于:所述安装块(1)的内壁开设有第一空槽(7),所述安装块(1)的内壁开设有卡槽(8),所述卡槽(8)的内壁活动连接有卡块(9),所述卡块(9)的底部固定连接有刀体(2);

所述卡块(9)的内壁开设有第二空槽(10),所述安装块(1)的外壁活动安装有安装机构(4),所述安装块(1)的外壁活动连接有刀座(3),所述刀座(3)的内壁活动安装有移动机构(5),所述刀座(3)的内壁开设有滑槽(6),所述安装机构(4)包括固定连接在安装块(1)外壁的安装盒(401),所述安装盒(401)的内壁固定连接有伸缩弹簧(405),所述伸缩弹簧(405)的一端固定连接有衔接板(402),所述衔接板(402)的一侧固定连接有卡杆(403),所述衔接板(402)的一侧固定连接有连接杆(404),所述连接杆(404)的一端固定连接有把手(406),且衔接板(402)的外壁与安装盒(401)的内壁活动连接。

2.根据权利要求1所述的一种零件加工用双头刀具,其特征在于:所述连接杆(404)的一端贯穿安装盒(401)的一侧并延伸至安装盒(401)的内壁,且连接杆(404)的外壁与安装盒(401)的内壁活动连接。

3.根据权利要求1所述的一种零件加工用双头刀具,其特征在于:所述卡杆(403)的外壁与第一空槽(7)的内壁卡合连接,且卡杆(403)的外壁与安装盒(401)的内壁活动连接。

4.根据权利要求1所述的一种零件加工用双头刀具,其特征在于:所述卡杆(403)的外壁与第二空槽(10)的内壁卡合连接,且第一空槽(7)的内壁与第二空槽(10)的内壁相连通。

5.根据权利要求1所述的一种零件加工用双头刀具,其特征在于:所述移动机构(5)包括固定连接在刀座(3)内壁的电机(501),所述电机(501)的输出轴通过联轴器固定连接有螺纹杆(502),所述螺纹杆(502)的外壁活动连接有螺纹套(503),所述螺纹套(503)的外壁固定连接有衔接杆(504),所述衔接杆(504)的一端固定连接有滑块(505),且滑块(505)的外壁与滑槽(6)的内壁滑动连接。

6.根据权利要求1所述的一种零件加工用双头刀具,其特征在于:所述卡槽(8)的形状大小与卡块(9)的形状大小均相互匹配,且卡槽(8)的内壁与卡块(9)的外壁卡合连接。
