专利号: 2022232765007
申请人: 河南沃霖文化传媒有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

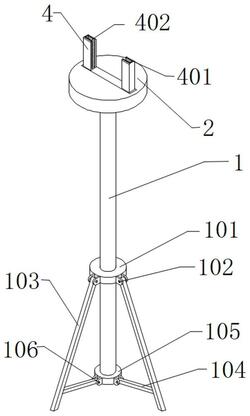

1.一种摄影拍照用辅助支架,包括支架本体(1)、置物端(2)和支撑端(6),其特征在于:

所述支架本体(1)的顶端安装有置物端(2),所述置物端(2)的内壁贯穿安装有两组轴承(3);

所述轴承(3)的内壁贯穿安装有双向丝杆(301),所述双向丝杆(301)的外壁环绕安装有第一齿轮(302),所述置物端(2)的内底壁安装有电机(303),所述电机(303)的输出端安装有第二齿轮(304),且第二齿轮(304)与第一齿轮(302)相啮合,所述双向丝杆(301)的外壁环绕安装有两组滑块(305),所述滑块(305)的顶部安装有连接杆(306),所述连接杆(306)的顶端安装有固定组件(4),且固定组件(4)贯穿至置物端(2)的外壁;

所述固定组件(4)的内壁贯穿设置有槽体(401),所述槽体(401)的外壁环绕安装有固定胶垫(402)。

2.根据权利要求1所述的一种摄影拍照用辅助支架,其特征在于:所述支架本体(1)的外壁环绕安装有滑动块(101),滑动块(101)的外壁安装有多组第一固定端(102),第一固定端(102)的内壁贯穿安装有第一架体(103),第一架体(103)的外壁安装有第二架体(104),支架本体(1)的底端安装有限位块(105),限位块(105)的外壁安装有多组第二固定端(106),且第二架体(104)的一端贯穿安装于第二固定端(106)的内壁。

3.根据权利要求1所述的一种摄影拍照用辅助支架,其特征在于:所述置物端(2)的底部安装有连接板(201),且支架本体(1)的顶端与连接板(201)的底部相连。

4.根据权利要求2所述的一种摄影拍照用辅助支架,其特征在于:所述第一架体(103)的内壁贯穿设有安装槽(5)。

5.根据权利要求4所述的一种摄影拍照用辅助支架,其特征在于:所述安装槽(5)的内壁贯穿设有卡槽(501)。

6.根据权利要求1所述的一种摄影拍照用辅助支架,其特征在于:所述支撑端(6)的底部安装有防滑胶垫(601),支撑端(6)的顶部安装有连接块(602),连接块(602)的内壁贯穿安装有万向滚珠(603),万向滚珠(603)的顶端安装有连接组件(7),且连接组件(7)安装于安装槽(5)的内壁。

7.根据权利要求6所述的一种摄影拍照用辅助支架,其特征在于:所述连接组件(7)的内壁贯穿安装有两组连接端(701),连接端(701)的内壁安装有第二弹簧(702),第二弹簧(702)的一端安装有固定板(703),固定板(703)的外壁安装有卡块(704),且卡块(704)的顶端贯穿至连接组件(7)的外壁。
