专利号: 2022232826871
申请人: 刘慧娟
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

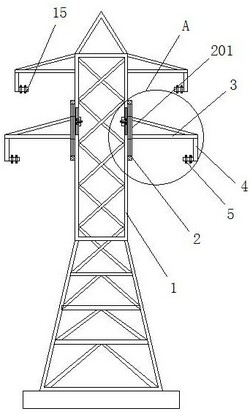

1.一种电力传输架,包括传输架主体(1),其特征在于,所述传输架主体(1)的两侧顶部分别通过支架固定安装有用于对高压线缆进行支撑的第一电瓷瓶(15);第一电瓷瓶(15)的下侧还设有第二电瓷瓶(5);

所述传输架主体(1)的两侧均滑动安装有竖板(2),竖板(2)上设有竖槽(200),竖槽(200)内沿竖直方向滑动套装有连接板(201),连接板(201)的右侧通过连接架(3)及安装架(4)与第二电瓷瓶(5)连接固定;传输架主体(1)的两侧均设有滑道槽(100),滑道槽(100)内滑动套装有滑道块(7),滑道块(7)的右侧与连接板(201)固定连接,滑道块(7)的左侧延伸至滑道槽(100)的左侧并固定连接有限位滑块(8);

所述滑道槽(100)内固定安装有螺杆(6),滑道块(7)与限位滑块(8)相互靠近的一侧分别设有第一凹槽(700)和第二凹槽(800),第一凹槽(700)的顶部内壁与底侧内壁之间转动安装有螺纹管(12),且螺纹管(12)套设在螺杆(6)上并与螺杆(6)螺纹连接;位于第一凹槽(700)内的螺纹管(12)上固定套接有蜗轮(11),蜗轮(11)上啮合有蜗杆(10),且蜗杆(10)的左端转动贯穿至限位滑块(8)的外部并固定连接有旋转头(9)。

2.根据权利要求1所述的一种电力传输架,其特征在于,所述竖槽(200)内固定安装有竖向导杆(202),连接板(201)上设有竖向孔(203),且连接板(201)通过竖向孔(203)沿竖直方向滑动套接在竖向导杆(202)上。

3.根据权利要求1所述的一种电力传输架,其特征在于,所述第一凹槽(700)的顶部内壁和底部内壁上均固定安装有第一轴承(13),且螺纹管(12)的两端分别转动安装于两个第一轴承(13)上。

4.根据权利要求1所述的一种电力传输架,其特征在于,所述第二凹槽(800)的左侧内壁上固定套接有第二轴承(14),且蜗杆(10)转动安装于第二轴承(14)上。

5.根据权利要求1所述的一种电力传输架,其特征在于,所述旋转头(9)的左端设置有旋转插槽,且旋转头(9)左端的旋转插槽具体为内六角插槽。

6.根据权利要求1所述的一种电力传输架,其特征在于,所述第一凹槽(700)的右侧内壁上固定安装有轴承座,且蜗杆(10)的右端转动安装于轴承座上。
