专利号: 2022232868357
申请人: 上海约翰杰夫化妆品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

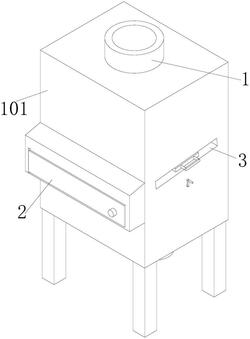

1.一种液体化妆品杂质过滤装置,包括装置体(1)、过滤清洁装置(2)和快速更换装置(3),其特征在于:所述装置体(1)的内腔顶部连接有过滤清洁装置(2),装置体(1)的内腔中部连接有快速更换装置(3);

所述装置体(1)包括机体(101)、入料口(102)、出料口(103)、排污口(104)和电动阀门(105),所述机体(101)的顶部开设有入料口(102),机体(101)的底部右侧开设有出料口(103),机体(101)的底部左侧开设有排污口(104),出料口(103)和排污口(104)的顶部均连通有电动阀门(105)。

2.根据权利要求1所述的一种液体化妆品杂质过滤装置,其特征在于:所述过滤清洁装置(2)包括滤网(201)、脏物箱(202)、水泵(203)、入水管(204)、出水管(205)和喷水板(206),所述滤网(201)设置在机体(101)的内腔中部,机体(101)外侧在滤网(201)正面顶部的位置连通有脏物箱(202),机体(101)的后侧底部固定安装有水泵(203),水泵(203)的入口连通有入水管(204),水泵(203)的出口连通有出水管(205),出水管(205)的顶部连通有喷水板(206),喷水板(206)固定连接在机体(101)的内腔顶部。

3.根据权利要求2所述的一种液体化妆品杂质过滤装置,其特征在于:所述快速更换装置(3)包括限位槽(301)、导轨(302)、限位板(303)、拉杆(304)、夹板(305)、丝杆(306)、第一齿轮(307)、转动杆(308)、第二齿轮(309)和转把(310),所述限位槽(301)开设在机体(101)的左右两侧,机体(101)的内腔中部焊接有导轨(302),滤网(201)滑动连接在导轨(302)内,滤网(201)的左右两侧固定插接有限位板(303),右侧限位板(303)焊接有拉杆(304),限位板(303)的底部接触连接有夹板(305),夹板(305)滑动连接在机体(101)的内腔,夹板(305)的内腔螺纹连接有丝杆(306),丝杆(306)的底端通过轴承转动连接在机体(101)的内腔底部,丝杆(306)的底部外圈焊接有第一齿轮(307),机体(101)左右两侧的中部通过轴承转动连接有转动杆(308),转动杆(308)伸入机体(101)内的一端焊接有第二齿轮(309),第二齿轮(309)的外圈啮合在第一齿轮(307)的外圈,转动杆(308)伸出机体(101)的一端固定插接有转把(310)。

4.根据权利要求3所述的一种液体化妆品杂质过滤装置,其特征在于:所述限位槽(301)、夹板(305)、丝杆(306)、第一齿轮(307)、转动杆(308)、第二齿轮(309)和转把(310)共设有两组,对称分布在机体(101)的左右两侧,且右侧限位槽(301)的宽度大于滤网(201)的宽度,并且第一齿轮(307)和第二齿轮(309)均为锥形齿轮。

5.根据权利要求3所述的一种液体化妆品杂质过滤装置,其特征在于:所述滤网(201)和导轨(302)均倾斜设置在机体(101)内,且夹板(305)的顶部也设有斜坡。

6.根据权利要求3所述的一种液体化妆品杂质过滤装置,其特征在于:所述滤网(201)与导轨(302)和机体(101)接触的部分设有密封垫。

7.根据权利要求2所述的一种液体化妆品杂质过滤装置,其特征在于:所述喷水板(206)为开设有喷水口的空心金属板,且喷水板(206)设置在滤网(201)的后侧上方。
