专利号: 2022232955232
申请人: 安徽风然家俱有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

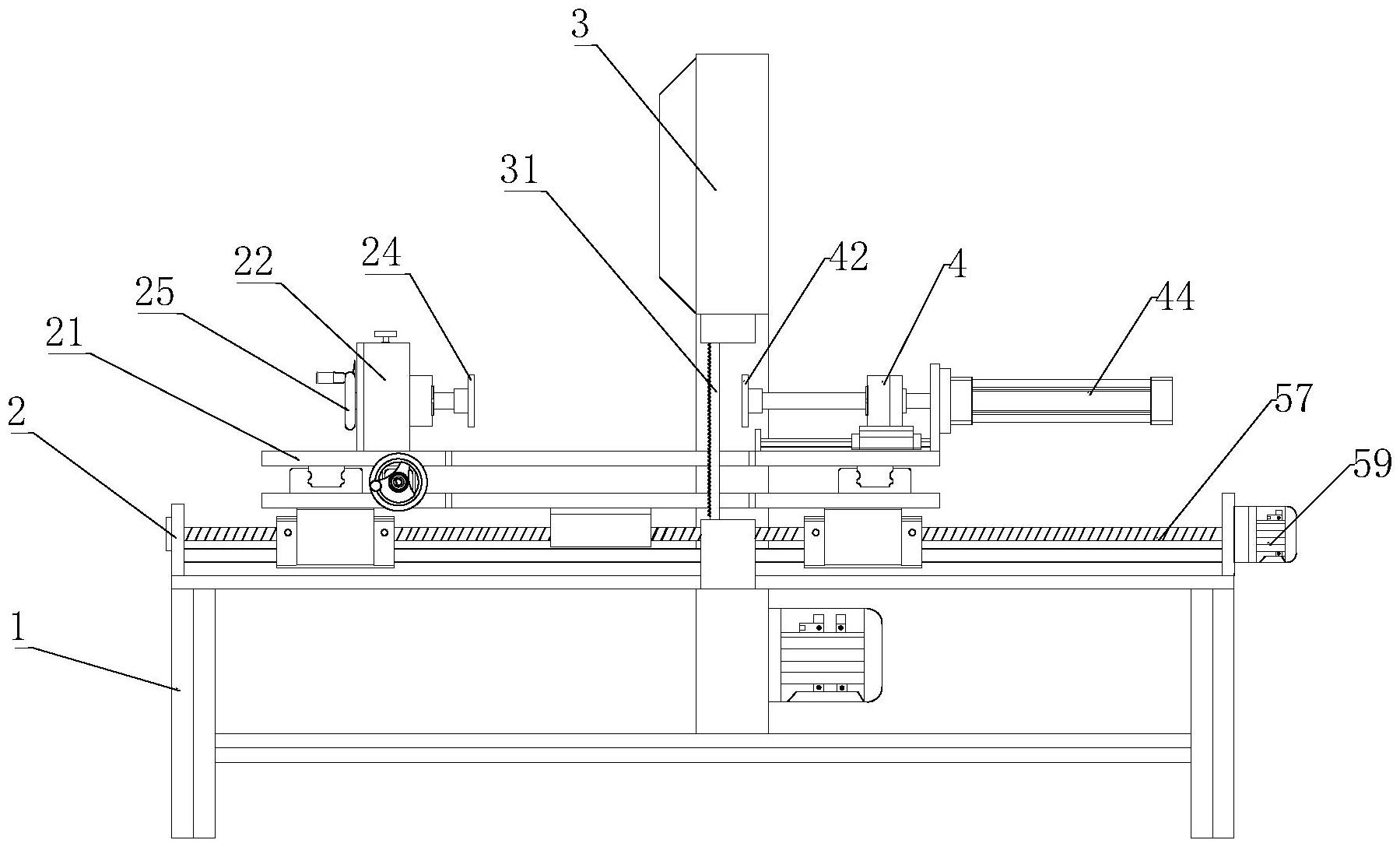

1.一种木材加工机,包括机架及可调节安装在机架上的加工台、设置在机架上用于对木材进行切割的切割机,其特征在于:所述加工台包括用于夹持木材两端的夹持机构、驱动木材竖向移动的第一位移机构、及驱动木材横向移动的第二位移机构,所述切割机上竖向安装有切割锯,切割锯设置在加工台的一侧;所述夹持机构包括底板及设置在底板一侧的第一夹持组件、安装在底板另一侧的第二夹持组件,第一夹持组件和第二夹持组件相互配合将木材夹持固定在底板上端中部,所述底板上对应切割锯设有凹槽。

2.根据权利要求1所述的一种木材加工机,其特征在于:所述第一夹持组件包括第一夹座及转动安装在第一夹座上的第一夹轴、固定安装在第一夹轴外端的第一夹板,所述第一夹座的一侧设有驱动第一夹轴旋转的第一手柄。

3.根据权利要求2所述的一种木材加工机,其特征在于:所述第一夹座设有对第一夹轴进行固定的制动箱,所述制动箱包括固定安装在第一夹轴上的齿轮及与齿轮卡接的插销,所述插销的上端套设有弹簧,弹簧抵设在制动箱的内壁,插销位于制动箱的外端设有便于提拉的拉柄。

4.根据权利要求2所述的一种木材加工机,其特征在于:所述第一夹座位于第一手柄的一侧设有角度盘,第一手柄的一侧设有指示针。

5.根据权利要求1所述的一种木材加工机,其特征在于:所述第二夹持组件包括第二夹座及转动安装在第二夹座上的第二夹轴,所述第二夹轴的外端一侧设有第二夹板,所述第二夹座滑动安装在滑轨上,底板的一侧固定安装有驱动第二夹座移动的电动推杆,以将第二夹板抵住在木材上,使第二夹板和第一夹板分别夹持在木材两端。

6.根据权利要求1所述的一种木材加工机,其特征在于:所述第一位移机构包括位移板及设置在位移板两端的第一导轨、设置在位移板一侧的推动件,所述底板的下端滑动安装在第一导轨上,所述推动件包括转动安装在位移板上的第一螺杆、套设在第一螺杆上的第一螺套,所述第一螺套与第一螺杆螺纹连接,第一螺套与底板固定连接,所述第一螺杆的外侧固定安装有第二手柄。

7.根据权利要求6所述的一种木材加工机,其特征在于:所述第二位移机构包括固定设置在机架上的台板及安装在台板两侧第二导轨,所述位移板的两侧滑动安装在第二导轨上,台板上设有驱动位移板横向移动的第二螺杆,位移板底部固定设有套设在第二螺杆上的第二螺套,第二螺杆的外端传动连接有位移电机。
