专利号: 2022233052219
申请人: 范林辉
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

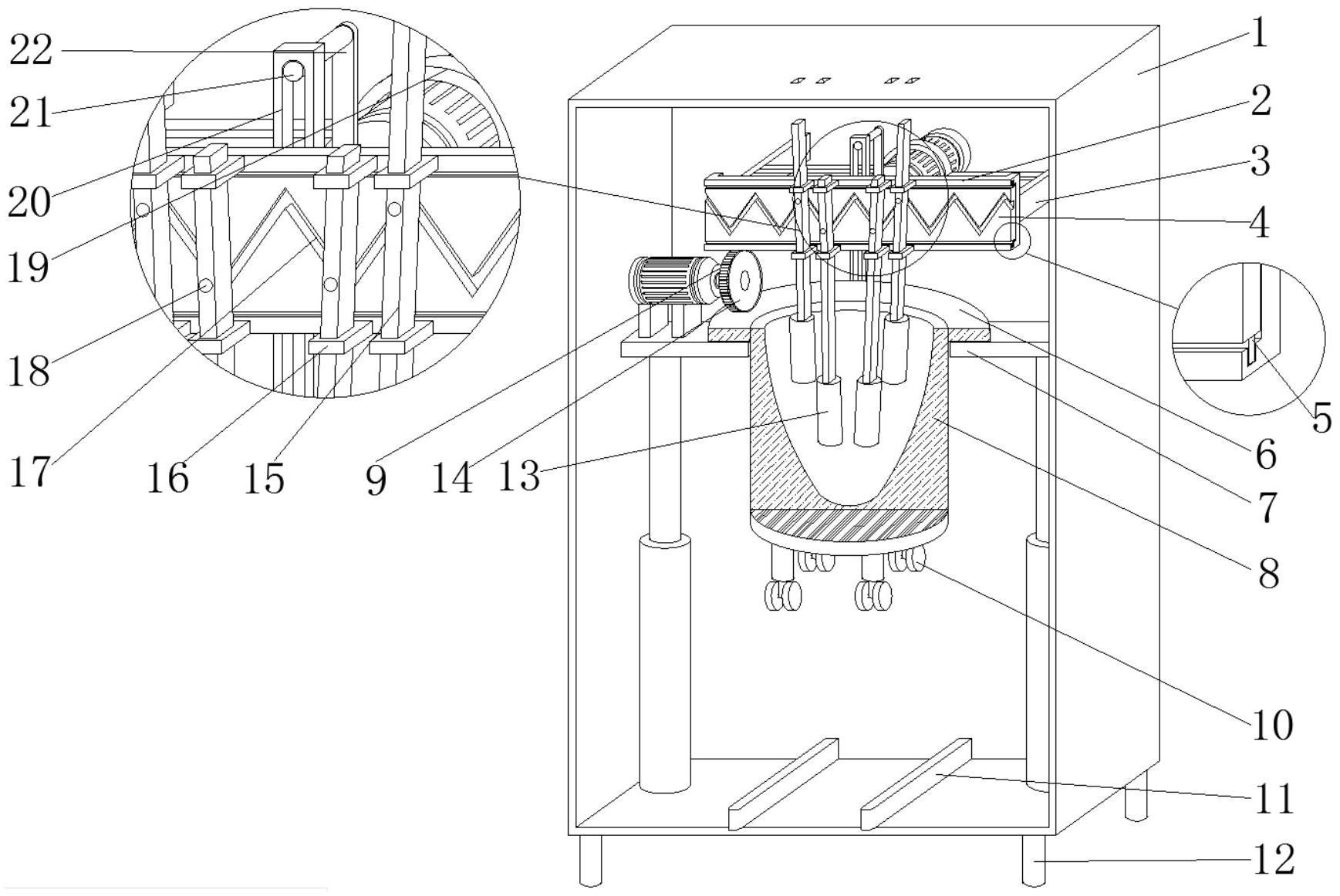

1.一种仿手工制作糍粑装置,包括主体(1),其特征在于,所述主体(1)的一侧内壁顶端设有固定架(3),所述固定架(3)的一侧设有连接杆,所述连接杆的中部设有固定圈(19),所述固定圈(19)的内部设有第一电机,所述第一电机的输出轴上设有转动板(22),所述转动板(22)的顶端设有定位杆(21),所述固定架(3)的顶端设有滑动架(2),所述滑动架(2)的一侧设有若干限位块(16),若干所述限位块(16)的中部均开设有第一矩形通孔,所述限位块(16)的第一矩形通孔处设有捣杆(15),所述捣杆(15)的中部设有滑动杆(18),所述滑动架(2)的一侧开设有第一凹槽,所述滑动架(2)在第一凹槽内设有滑动板(4),所述滑动板(4)的一侧开设有限位槽(17),所述滑动杆(18)与所述限位槽(17)相适配,所述捣杆(15)的底部设有捣锤(13),所述主体(1)的内部设有捣臼(8)。

2.根据权利要求1所述的一种仿手工制作糍粑装置,其特征在于,所述滑动板(4)的两侧均设有限位条(5),所述滑动架(2)的第一凹槽的两侧内壁均开设有第二凹槽,所述限位条(5)与第二凹槽相适配,所述滑动架(2)在第一凹槽底部开设有第一条形通槽,所述滑动架(2)的一侧设有固定板(20),所述固定板(20)一侧中部贯穿第一条形通槽与滑动板(4)的一侧固定连接,所述固定板(20)的中部开设有第二条形通槽,所述定位杆(21)与固定板(20)的第二条形通槽相适配。

3.根据权利要求1所述的一种仿手工制作糍粑装置,其特征在于,所述主体(1)的底部内壁两侧均设有电动推杆机,所述电动推杆机的顶部设有承重板(7),所述承重板(7)的一侧设有固定片,所述固定片的顶部设有第二电机,所述第二电机的输出轴上设有转轮(14),所述转轮(14)的外部套设有防滑圈(9),所述承重板(7)的中部开设有凹状通孔,所述捣臼(8)与承重板(7)的凹状通孔内壁滑动连接,所述捣臼(8)的顶端外壁套设有摩擦板(6),所述摩擦板(6)与承重板(7)滑动连接,所述防滑圈(9)与摩擦板(6)的顶部相接触。

4.根据权利要求2所述的一种仿手工制作糍粑装置,其特征在于,所述捣臼(8)的底部设有四个第一滑轮(10),所述主体(1)的底端内壁中部设有两个定位片(11),所述第一滑轮(10)与定位片(11)相适配。

5.根据权利要求1所述的一种仿手工制作糍粑装置,其特征在于,所述限位槽(17)呈S状,所述捣杆(15)延伸至捣臼(8)的内部。

6.根据权利要求1所述的一种仿手工制作糍粑装置,其特征在于,所述主体(1)的顶部开设有四个第二矩形通孔,所述主体(1)的底部设有四个支脚(12)。

7.根据权利要求3所述的一种仿手工制作糍粑装置,其特征在于,所述摩擦板(6)的底端中部设有若干第二滑轮(23)。
