专利号: 2022233160406
申请人: 江西金龙山农业发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

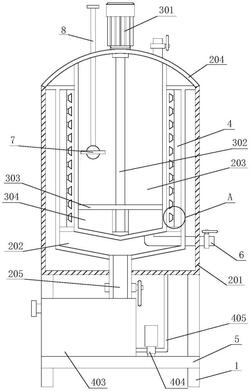

1.一种山茶油的多层贮存罐,其特征在于,包括:

安装架(1),内侧固定安装有支撑板(5);

存放机构(2),设于安装架(1)的顶部,存放机构(2)包括安装筒(201)和套筒(202),安装架(1)的顶部固定安装有安装筒(201),安装筒(201)的内侧固定安装有套筒(202);

安装组件,包括混合机构(3)和降温机构(4),混合机构(3)设于安装架(1)的上方且位于存放机构(2)的内侧,降温机构(4)设于安装架(1)的内侧且位于存放机构(2)的下方。

2.根据权利要求1所述的一种山茶油的多层贮存罐,其特征在于:所述存放机构(2)还包括放置筒(203)、安装盖(204)和排水管(205),套筒(202)的内侧固定安装有放置筒(203),安装筒(201)的顶部固定安装有安装盖(204),套筒(202)和安装筒(201)的底部开设有洞口,洞口内固定安装有排水管(205)。

3.根据权利要求2所述的一种山茶油的多层贮存罐,其特征在于:所述混合机构(3)包括电机(301)、转动杆(302)、转杆(303)和搅拌板(304),安装盖(204)和放置筒(203)之间转动安装有转动杆(302),转动杆(302)的外壁上固定安装有转杆(303),转杆(303)的底部固定安装有两组搅拌板(304),安装盖(204)的底部固定安装有电机(301),安装盖(204)的顶部开设有安装洞口,转动杆(302)穿过安装洞口延伸至安装盖(204)的上方,电机(301)的输出轴通过联轴器固定安装转动杆(302)。

4.根据权利要求3所述的一种山茶油的多层贮存罐,其特征在于:所述降温机构(4)包括喷水板(401)、喷头(402)、水箱(403)、水泵(404)和导管(405),套筒(202)的内侧固定安装有喷水板(401),喷水板(401)的内侧开设有多组喷水口,喷水口内固定安装有喷头(402),支撑板(5)的顶部固定安装有水箱(403)和水泵(404),水箱(403)的外侧开设有出水口,出水口内固定安装有一组导管(405),一组导管(405)固定连接水泵(404)的输入端,水泵(404)的输出端固定连接另一组导管(405),另一组导管(405)的一端固定连接喷水板(401)。

5.根据权利要求4所述的一种山茶油的多层贮存罐,其特征在于:所述安装盖(204)的顶部开设有一组穿孔,放置筒(203)、套筒(202)和安装筒(201)的外侧开设有另一组穿孔,穿孔内固定安装有安装管(6),安装管(6)和排水管(205)的内侧设置有阀门。

6.根据权利要求5所述的一种山茶油的多层贮存罐,其特征在于:所述安装盖(204)的顶部开设有安装穿孔,安装穿孔内设置有安装杆(8),安装杆(8)的底部固定安装有浮球(7)。

7.根据权利要求6所述的一种山茶油的多层贮存罐,其特征在于:所述水箱(403)的外侧开设有入水口,入水口内固定安装有入水管道,入水管道外螺纹安装有密封盖。
