专利号: 2022233190115
申请人: 芜湖汉固精密制冷设备配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

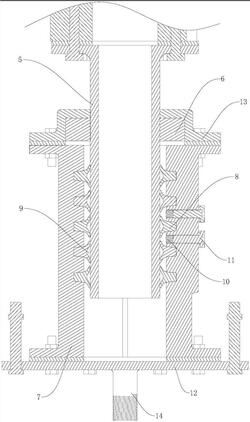

1.一种防泄漏液压材料架,包括材料架装置主体(1)和台车(2),其特征在于,还包括水平的用于固定钢卷且与材料架装置主体(1)轴接的液压膨胀轴(3)、安装在材料架装置主体(1)内部且用于带动液压膨胀轴(3)转动的驱动装置(4)、固定在材料架装置主体(1)内部且用于液压油传输至液压膨胀轴(3)的传输装置;其中,所述传输装置包括与液压膨胀轴(3)端部同轴固定连接且与液压膨胀轴(3)内部连通的输油内管(5)、通过轴承(6)同轴转动套设在输油内管(5)上且与材料架装置主体(1)固定连接的输油外管(7)和若干个沿输油外管(7)的轴线间距设置且同轴卡接在输油外管(7)内壁上的密封皮碗(8),每个密封皮碗(8)的截面均呈V状,密封皮碗(8)对称的两个内圈侧均滑动抵触在输油内管(5)上,所述密封皮碗(8)和输油内管(5)之间形成利于增强密封性的环形空间(9)。2.根据权利要求1所述的一种防泄漏液压材料架,其特征在于,相邻的两个密封皮碗(8)侧面以及输油外管(7)内壁之间形成用于注入润滑油的油腔,所述输油外管(7)上贯穿设置有与每个油腔一一对应且连通的螺纹通孔(10),且螺纹通孔(10)上可拆卸旋接有螺塞(11)。3.根据权利要求1所述的一种防泄漏液压材料架,其特征在于,所述传输装置还包括与输油外管(7)远离液压膨胀轴(3)的端部固定连接且与材料架装置主体(1)固定连接的连接端盖(12)和同轴固定在输油外管(7)远离连接端盖(12)的端部且用于供轴承(6)安装的轴承端盖(13),所述连接端盖(12)上成型有两个与输油外管(7)连通且向外穿过材料架装置主体(1)的连接端口(14)。4.根据权利要求3所述的一种防泄漏液压材料架,其特征在于,所述输油外管(7)包括两个呈对称状的半管且两个半管通过若干个连接栓(15)固定连接,两个半管之间设置有用于密封的密封条,所述输油外管(7)与连接端盖(12)和轴承端盖(13)之间均设置有密度垫(16)。5.根据权利要求1所述的一种防泄漏液压材料架,其特征在于,所述驱动装置(4)包括固定安装在材料架装置主体(1)内部的驱动电机(17)、同轴固定套设在驱动电机(17)输出轴上的驱动齿轮(18)和与驱动齿轮(18)相啮合且同轴固定套设在液压膨胀轴(3)上的从动齿轮(19)。6.根据权利要求1所述的一种防泄漏液压材料架,其特征在于,所述输油外管(7)内壁上成型有供密封皮碗(8)卡入的环形卡槽(20),所述环形卡槽(20)的截面呈梯形状且靠近输油内管(5)的一侧为扩口端,所述密封皮碗(8)的外侧的截面为与环形卡槽(20)相适配的梯形状。7.根据权利要求1所述的一种防泄漏液压材料架,其特征在于,所述液压膨胀轴(3)包括内部中空的支撑轴(21)和若干个沿支撑轴(21)圆周方向均匀分布且内侧靠近支撑轴(21)设置的弧形支撑条(22),每个弧形支撑条(22)的长度方向均与支撑轴(21)的长度方向平行且其内侧均固定设置有若干个沿支撑轴(21)长度方向间距设置的活塞杆(23),每个活塞杆(23)的轴线均与支撑轴(21)的径向方向一致,所述支撑轴(21)的外壁上固定焊接有与活塞杆(23)相匹配且与支撑轴(21)内部连通的缸体(24),每个活塞杆(23)远离弧形支撑条(22)的端部均固定连接有与缸体(24)内壁滑动的活塞。
