专利号: 2022233224751
申请人: 王海淼
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

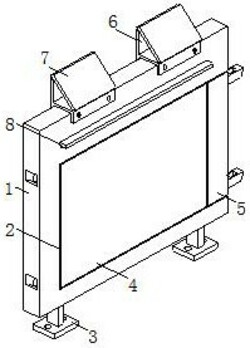

1.一种安全防护围栏,其特征在于,包括:固定栏板(1),所述固定栏板(1)的底端对称固接有两个固定座(3),所述固定栏板(1)的内部开设有正面以及侧面开口的装配通槽(2),所述装配通槽(2)的内部放置有透明警示标语放置架(4),所述透明警示标语放置架(4)与固定栏板(1)间装配有使透明警示标语放置架(4)具有往复移动功能的驱动机构,所述透明警示标语放置架(4)的移动端位于装配通槽(2)的内部固接有活动栏板(5),所述固定栏板(1)的背面固接有控制器(21),所述固定栏板(1)的背面位于控制器(21)的上方固接有防护板(22),驱动机构与控制器(21)间导线连接。

2.根据权利要求1所述的一种安全防护围栏,其特征在于:所述驱动机构包括固接在固定栏板(1)背面的驱动电机(23)、开设在固定栏板(1)内部位于装配通槽(2)上方的T型装配槽(11)、开设在固定栏板(1)内部位于装配通槽(2)下方的方形装配槽(17)以及对称固接在透明警示标语放置架(4)上下端的上连接架(9)和下连接架(18),所述T型装配槽(11)的内部上方对称放置有两个驱动轴(13),一个驱动轴(13)的一端通过联轴器与驱动电机(23)的输出轴连接,一个驱动轴(13)的一端以及另一个驱动轴(13)的两端通过轴承与固定栏板(1)的内壁连接,所述驱动轴(13)上固定套接有齿轮(12),两个所述齿轮(12)间啮合传动连接有链条传动带(10),所述T型装配槽(11)的内部下方固接有上限位杆(14),上连接架(9)的靠下方活动套设在上限位杆(14)上,上连接架(9)的靠上方与链条传动带(10)的下链段固接,所述方形装配槽(17)的内部固接有下限位杆(16),下连接架(18)活动套设在下限位杆(16)上,驱动电机(23)与控制器(21)间导线连接。

3.根据权利要求2所述的一种安全防护围栏,其特征在于:所述固定栏板(1)的正面位于装配通槽(2)的上方固接有照明灯板(8)。

4.根据权利要求3所述的一种安全防护围栏,其特征在于:所述固定栏板(1)的顶端通过螺栓对称固接有两个固定架(6),所述固定架(6)的顶端固接有太阳能板(7),所述固定栏板(1)的背面位于防护板(22)的下方以及控制器(21)的一侧固接有蓄电池(20),两个太阳能板(7)与控制器(21)和蓄电池(20)间以及控制器(21)、驱动电机(23)和照明灯板(8)与蓄电池(20)间导线连接。

5.根据权利要求1所述的一种安全防护围栏,其特征在于:所述活动栏板(5)远离透明警示标语放置架(4)的一侧上下对称固接有两个插接朝向为楔形的插接块(15),所述插接块(15)上开设有定位槽(30),所述固定栏板(1)远离两个插接块(15)的一侧上下对称开设有两个插接槽(24),所述固定栏板(1)上位于插接槽(24)的下方开设有与插接槽(24)连通的收纳槽(28),所述固定栏板(1)上位于收纳槽(28)的下方开设有操作槽(19),所述固定栏板(1)上开设有活动孔活动内设有活动杆(27),所述活动杆(27)的顶端贯穿固定栏板(1)延伸至收纳槽(28)内固接有适配楔形的定位块(29),所述活动杆(27)的底端贯穿固定栏板(1)延伸至操作槽(19)内固接有手柄(26),所述收纳槽(28)内位于活动杆(27)的外侧套设有连接弹簧(25),连接弹簧(25)的两端分别与定位块(29)和收纳槽(28)的底端固接。

6.根据权利要求5所述的一种安全防护围栏,其特征在于:所述操作槽(19)的开口朝向固定栏板(1)的背面。
