1.一种可移动式装置，其特征在于，包括

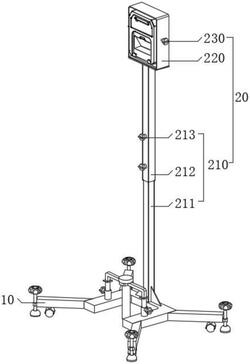

底部移动组件(10)，所述底部移动组件(10)包括U型底板(110)、支撑架(120)、支撑板(130)、移动轮(140)和伸缩部(160)，两个所述伸缩部(160)分别安装于所述U型底板(110)上方两侧，所述支撑架(120)底部两端分别与两个所述伸缩部(160)连接设置，四根所述支撑板(130)一端分别固定连接于所述U型底板(110)四角，所述移动轮(140)安装于所述支撑板(130)另一端下方；

仪器支撑组件(20)，所述仪器支撑组件(20)包括伸缩杆件(210)、外罩壳(220)和夹持固定件(230)，所述伸缩杆件(210)底端固定设置于所述U型底板(110)顶部，所述外罩壳(220)设置于所述伸缩杆件(210)顶端，且两组所述夹持固定件(230)分别设置于所述外罩壳(220)两侧。

2.根据权利要求1所述的一种可移动式装置，其特征在于，所述夹持固定件(230)包括夹板(231)和第四调节旋钮(232)，所述夹板(231)位于所述外罩壳(220)内侧，所述第四调节旋钮(232)螺接设置于所述外罩壳(220)外侧，且所述第四调节旋钮(232)的杆端转动连接于所述夹板(231)。

3.根据权利要求2所述的一种可移动式装置，其特征在于，所述夹板(231)远离所述第四调节旋钮(232)一侧设置有防滑垫(233)。

4.根据权利要求1所述的一种可移动式装置，其特征在于，所述支撑板(130)远离所述U型底板(110)一端安装有支撑调节部(150)。

5.根据权利要求4所述的一种可移动式装置，其特征在于，所述支撑调节部(150)包括螺纹杆(151)、支撑脚块(152)、第一调节旋钮(153)和螺母(154)，所述支撑脚块(152)固定设置于所述螺纹杆(151)底端，所述螺母(154)固定连接于所述支撑板(130)端部，且所述螺纹杆(151)顶端螺接贯穿于所述螺母(154)，所述第一调节旋钮(153)安装于所述螺纹杆(151)顶端。

6.根据权利要求1所述的一种可移动式装置，其特征在于，所述伸缩杆件(210)包括下管(211)、上管(212)和第三调节旋钮(213)，所述下管(211)底端固定连接于所述U型底板(110)上表面，所述上管(212)底端滑动插设于所述下管(211)外侧，且所述第三调节旋钮(213)设置于所述上管(212)外侧，所述上管(212)顶端与外罩壳(220)下表面固定连接。

7.根据权利要求1所述的一种可移动式装置，其特征在于，所述伸缩部(160)包括套筒(161)、套杆(162)和第二调节旋钮(163)，所述套筒(161)底端固定连接于所述U型底板(110)上表面，所述套杆(162)底端滑动插设于所述套筒(161)内部，且所述第二调节旋钮(163)设置于所述套筒(161)外侧，所述套杆(162)顶端固定连接于所述支撑架(120)底端。

8.一种桥梁勘测设备，其特征在于，包括根据权利要求1‑7中任意一项所述的可移动式装置以及还包括

检测仪显示件和检测仪探测件，检测仪显示件安装于所述外罩壳(220)内部，检测仪探测件案子于所述支撑架(120)上。
