专利号: 2022233267136
申请人: 福州城投混凝土有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

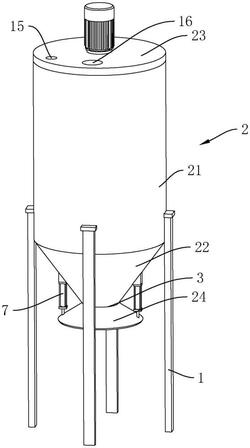

1.一种混凝土拌合物储料仓,包括支撑架(1)以及内部中空的筒仓(2),所述筒仓(2)包括圆筒段(21)、锥筒段(22)以及盖板(23),所述锥筒段(22)与所述圆筒段(21)连通,且所述锥筒段(22)下端具有出料口(3),其特征在于:所述筒仓(2)还包括用于对所述出料口(3)进行启闭的启闭座(24),所述启闭座(24)上下移动连接于所述筒仓(2)上,所述启闭座(24)上连接有位于所述筒仓(2)内的中轴(4),所述中轴(4)上分布有多个第一搅动棒(5)与第二搅动棒(6),所述第一搅动棒(5)与所述圆筒段(21)相对,所述第二搅动棒(6)与所述锥筒段(22)相对,且所述筒仓(2)上设置有驱动启闭座(24)上下移动的动力源(7)。

2.根据权利要求1所述的一种混凝土拌合物储料仓,其特征在于:所述中轴(4)转动连接于所述启闭座(24)上,所述筒仓(2)上设置有驱动所述中轴(4)转动的转动组件(8)。

3.根据权利要求2所述的一种混凝土拌合物储料仓,其特征在于:所述转动组件(8)包括,转动套(81),套设于所述中轴(4)外壁上,并转动连接于所述盖板(23)上;以及转动源(82),设置于所述盖板(23)上,用于驱动所述转动套(81)转动;

其中,所述中轴(4)上下滑动连接于所述转动套(81)内,所述转动套(81)上设置有对所述第一搅动棒(5)与所述第二搅动棒(6)进行让位的让位槽(9)。

4.根据权利要求3所述的一种混凝土拌合物储料仓,其特征在于:所述中轴(4)外壁上设置有导向键(10),所述转动套(81)内壁上设置有供所述导向键(10)上下移动的导向槽(11)。

5.根据权利要求3所述的一种混凝土拌合物储料仓,其特征在于:所述圆筒段(21)内壁上连接有至少一个稳定座(12),所述转动套(81)与所述稳定座(12)转动配合。

6.根据权利要求1所述的一种混凝土拌合物储料仓,其特征在于:所述第二搅动棒(6)包括,基套(61),与所述中轴(4)相连;

滑杆(62),滑动连接于所述基套(61)内;以及

弹簧(63),位于所述基套(61)内,用于驱动所述滑杆(62)向靠近所述锥筒段(22)的内壁移动。

7.根据权利要求6所述的一种混凝土拌合物储料仓,其特征在于:所述第一搅动棒(5)与所述基套(61)外壁上均分布有破块刺(14)。

8.根据权利要求7所述的一种混凝土拌合物储料仓,其特征在于:所述第一搅动棒(5)与所述第二搅动棒(6)向远离所述中轴(4)方向朝下倾斜。
