专利号: 2022233346937
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

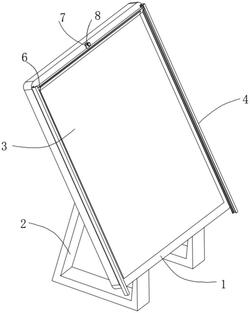

1.一种便于更换广告纸的广告牌,其特征在于,包括广告牌(1),所述广告牌(1)的背部固定连接有支架(2),所述广告牌(1)的正面粘贴有广告纸(3),所述广告纸(3)通过背部的背胶粘贴在广告牌(1)上;

所述广告牌(1)正面的边缘处固定连接有滑道(4),所述滑道(4)的顶端、底端和侧面均为敞口设置,所述滑道(4)的内侧活动连接有滚轮(5);

所述广告牌(1)的正面通过滚轮(5)活动连接有坡板(6),所述坡板(6)的一侧固定连接有耳板(7),所述耳板(7)上和广告牌(1)上均插接有定位销(8);

所述广告纸(3)的顶端粘贴在坡板(6)的斜面上。

2.如权利要求1所述的一种便于更换广告纸的广告牌,其特征在于:所述广告牌(1)的宽度大于广告纸(3)的宽度,所述广告牌(1)的高度大于广告纸(3)的高度。

3.如权利要求2所述的一种便于更换广告纸的广告牌,其特征在于:所述滑道(4)位于广告纸(3)的两侧,所述滑道(4)位于坡板(6)的两侧。

4.如权利要求3所述的一种便于更换广告纸的广告牌,其特征在于:所述滑道(4)的底端延伸到广告牌(1)的下方,所述滚轮(5)活动连接在坡板(6)的两侧。

5.如权利要求4所述的一种便于更换广告纸的广告牌,其特征在于:所述坡板(6)靠近广告牌(1)的一面不与广告牌(1)的正面贴合,所述坡板(6)被定位销(8)定位。

6.如权利要求5所述的一种便于更换广告纸的广告牌,其特征在于:所述坡板(6)的长度大于广告纸(3)的宽度,所述定位销(8)贯穿耳板(7)。
