专利号: 2022233416183
申请人: 干大春
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

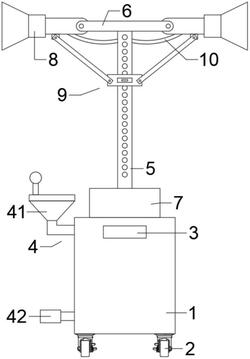

1.一种土木工程施工用抑尘装置,包括水箱和万向轮,其特征在于,所述万向轮安装在水箱上以便于水箱移动,所述水箱上固定安装有推把,所述水箱开设有进水口;

供水机构,其安装在水箱上,所述供水机构出水端转动连接有输水管,输水管和水箱转动连接且开设有限位孔,输水管远离供水机构的一端固定连接有横杆;

旋转机构,其安装在水箱顶部且与输水管固定连接,用于带动输水管以及横杆转动;

喷雾头,与横杆两端转动连接,用于将供水机构所导出的水喷出;

角度调节机构,其套设在输水管上且与喷雾头铰接,用于拉动喷雾头在横杆上转动以对喷雾头进行角度调整;

软管,其两端与输水管及喷雾头连接,用于将输水管内的水导入喷雾头并喷出;

所述供水机构包括:加水斗,其固定设置在水箱上,用于将水导入到水箱内;

入水管,其固定设置在水箱所开设的进水口处,市政管道与入水管连接,用于将市政管道内的水导入到水箱内;

开闭组件,其安装在水箱所开设的进水口处,用于控制进水口开闭;

泵体,其固定安装在水箱内,所述泵体上连接有与输水管转动连接的导管;

所述开闭组件包括:滑柱,其固定设置在水箱内壁上且分布在进水口两侧,所述滑柱远离水箱内壁的一端固定连接有限位板;

滑套,其套设在滑柱上,所述滑套内壁与限位板之间固定连接有用于推动滑套沿着滑柱滑动的推簧;

封口塞,与滑套固定连接且和进水口配合设置,用于控制进水口的开闭。

2.根据权利要求1所述的土木工程施工用抑尘装置,其特征在于,所述旋转机构包括:防护箱,其固定安装在水箱顶部,输水管穿过防护箱且与防护箱转动连接;

动力件,其固定安装在防护箱内,所述动力件输出轴固定连接有第一齿轮,第一齿轮一侧啮合有与输水管固定连接的第二齿轮。

3.根据权利要求1所述的土木工程施工用抑尘装置,其特征在于,所述角度调节机构包括:套块,其套设在输水管上,所述套块上滑动设置有连杆,连杆两端分别设置在套块外及套块内,连杆设置在套块外的一端固定连接有拉把;

限位柱,与连杆设置在套块内的一端固定连接,限位柱与套块内壁之间固定连接有用于推动限位柱进入到限位孔内的压簧;

拉杆,其两端分别和套块及喷雾头铰接,用于拉动喷雾头在横杆上转动。
