专利号: 202223342954X
申请人: 合肥汉生机电有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

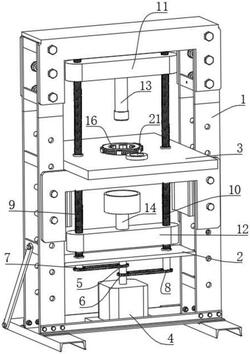

1.一种轴承毛坯内外圈自动分离装置,其特征在于:包括装置主体(1),所述装置主体(1)下端中部固定连接有底板(2),所述装置主体(1)中端上部固定连接有冲压台(3),所述冲压台(3)上端面侧边放置有轴承毛坯件(21),所述装置主体(1)下底端螺栓连接有电机(4),所述电机(4)上端传动轴部分从上往下依次固定连接有第一链轮(5)和第二链轮(6),所述第一链轮(5)和第二链轮(6)外端通过链条分别转动连接有第三链轮(7)和第四链轮(8),所述第三链轮(7)和第四链轮(8)上端面中部分别固定连接有第一螺杆(9)和第二螺杆(10),所述第一螺杆(9)和第二螺杆(10)上下端外曲面分别螺纹连接有上移动座(11)和下移动座(12),所述上移动座(11)下端面中部固定连接有冲压柱(13),所述下移动座(12)上端面中部固定连接有承接柱(14),所述冲压台(3)上端面中部贯穿开设有冲压孔(15),所述冲压台(3)上端面中部固定连接有定位盘(16),所述定位盘(16)外曲面开设有弧形槽(17),所述弧形槽(17)内壁开设有限位槽(18),所述限位槽(18)内壁贴合活动连接有移动块(19),所述移动块(19)内顶端固定连接有推板(20),所述移动块(19)外侧端开设有宽槽(22),所述宽槽(22)内壁贴合活动连接有环片(23),所述环片(23)外端面贯穿开设有涡轮槽口(24),所述环片(23)尾底端固定连接有安装箱(25),所述安装箱(25)中部转动连接有蜗杆(26)。

2.根据权利要求1所述的一种轴承毛坯内外圈自动分离装置,其特征在于:所述轴承毛坯件(21)由内圈和外圈组成,所述电机(4)上端转动轴部分转动连接在底板(2)下端面中部。

3.根据权利要求1所述的一种轴承毛坯内外圈自动分离装置,其特征在于:所述第一螺杆(9)和第二螺杆(10)自身上下端外曲面螺纹朝向相反,且第一螺杆(9)和所述第二螺杆(10)上顶端贯穿过冲压台(3)两侧端转动连接在装置主体(1)上顶端。

4.根据权利要求1所述的一种轴承毛坯内外圈自动分离装置,其特征在于:所述冲压柱(13)下端螺纹连接有冲压头,所述承接柱(14)上端固定连接有收集盒,所述冲压孔(15)直径大于轴承毛坯件(21)内圈直径,同时所述冲压孔(15)直径小于轴承毛坯件(21)外圈直径,所述定位盘(16)上端内部中心、冲压孔(15)上端内部中心和冲压柱(13)下端内部中心在同一竖直线上。

5.根据权利要求1所述的一种轴承毛坯内外圈自动分离装置,其特征在于:所述限位槽(18)数量有六个,以所述弧形槽(17)内壁旋转对称分布,所述推板(20)内侧面开设有防滑条纹。

6.根据权利要求1所述的一种轴承毛坯内外圈自动分离装置,其特征在于:所述涡轮槽口(24)数量有若干个,以所述环片(23)外端面旋转对称分布,所述蜗杆(26)下端与环片(23)首端的涡轮槽口(24)互相啮合连接。
