专利号: 2022233505083
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

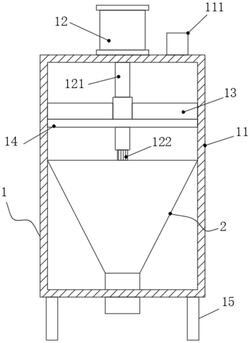

1.化妆品原料粉碎装置,包括粉碎机构(1),所述粉碎机构(1)包括承载箱(11)和固定在其顶面的第一电机(12),所述第一电机(12)的输出端固定连接有花键轴套(121),所述花键轴套(121)的内壁滑动连接有花键轴(122),所述花键轴套(121)的外壁同轴固定连接有粉碎刀盘(13),所述承载箱(11)的内壁固定连接有漏板(14),所述漏板(14)位于所述粉碎刀盘(13)下方,所述花键轴(122)贯穿所述漏板(14),所述承载箱(11)的顶面固定连接有进料管(111),所述进料管(111)与所述承载箱(11)内部贯通,其特征在于,所述承载箱(11)的内壁安装有研磨机构(2),所述研磨机构(2)位于所述漏板(14)下方,所述研磨机构(2)包括研磨斗(21)和同轴转动在其内部的研磨锥(22),所述研磨斗(21)固定在所述承载箱(11)的内壁,所述花键轴(122)的底端与所述研磨锥(22)同轴固定,所述研磨斗(21)的直端内壁同轴安装有支板(23),所述支板(23)的外壁对称固定连接有连接杆(231),所述连接杆(231)与所述承载箱(11)的内壁固定连接,所述支板(23)的顶面同轴固定连接有电动推杆(24),所述电动推杆(24)的伸缩端与所述研磨锥(22)的底面转动连接;

所述研磨锥(22)上开设有两个对称布置的转动槽(221),所述转动槽(221)的内部均转动连接有转动辊(27),所述转动辊(27)的一端同轴固定连接有连接轴(272),所述连接轴(272)远离所述转动辊(27)的一端贯穿所述研磨锥(22),并延伸至所述研磨锥(22)顶面,所述连接轴(272)与所述研磨锥(22)转动连接,所述转动辊(27)的一侧面粘接固定有若干个刷毛(271),所述研磨锥(22)的顶面固定连接有两个与所述连接轴(272)对应的第二电机(28),所述第二电机(28)与所述连接轴(272)传动连接,所述第二电机(28)与外部电源电性连接。

2.根据权利要求1所述的化妆品原料粉碎装置,其特征在于,所述连接轴(272)的顶端同轴固定连接有从动齿轮(273),所述第二电机(28)的输出端固定连接有主动齿轮(281),所述主动齿轮(281)与所述从动齿轮(273)啮合。

3.根据权利要求1所述的化妆品原料粉碎装置,其特征在于,所述研磨锥(22)的顶面固定连接有两个与所述第二电机(28)对应的支撑台(282),所述第二电机(28)固定在所述支撑台(282)顶面。

4.根据权利要求1所述的化妆品原料粉碎装置,其特征在于,所述刷毛(271)的材质为尼龙。

5.根据权利要求1所述的化妆品原料粉碎装置,其特征在于,所述承载箱(11)的底面四角均固定连接有支腿(15)。

6.根据权利要求1所述的化妆品原料粉碎装置,其特征在于,所述电动推杆(24)的外侧同轴套设有固定套管(25),所述固定套管(25)固定在所述支板(23)顶面,所述固定套管(25)的外壁转动套设有滑动套管(26),所述滑动套管(26)的顶端与所述研磨锥(22)固定连接。

7.根据权利要求6所述的化妆品原料粉碎装置,其特征在于,所述固定套管(25)和所述滑动套管(26)的材质均为不锈钢。
