专利号: 2022233657052
申请人: 武汉嘉视通科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

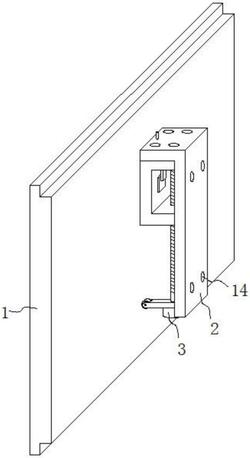

1.一种挂式LED全彩显示屏,包括显示屏主体(1),其特征在于:所述显示屏主体(1)通过螺孔和螺丝固定安装有安装件(10),所述安装件(10)的一端的顶部开设有卡槽(15),所述安装件(10)的一端通过卡槽(15)固定安装有安装机构,所述安装机构包括安装板(2),所述安装板(2)的内侧固定安装有调节机构(3),所述调节机构(3)包括安装板滑槽(4),所述安装板滑槽(4)开设有在安装板(2)的底端的一侧,所述安装板(2)的内侧通过安装板滑槽(4)滑动安装有调节架(6)。

2.根据权利要求1所述的一种挂式LED全彩显示屏,其特征在于:所述安装板滑槽(4)的内部限位滑动安装有滑杆(5),所述滑杆(5)与调节架(6)的两端固定相连。

3.根据权利要求2所述的一种挂式LED全彩显示屏,其特征在于:所述调节架(6)的形状为“U”型,所述安装板(2)的顶端的底部转动安装有螺杆(7),所述调节架(6)的两端通过螺孔活动安装在螺杆(7)上,所述螺杆(7)的底端固定安装有旋钮(8)。

4.根据权利要求3所述的一种挂式LED全彩显示屏,其特征在于:所述调节架(6)的一侧对应安装件(10)的位置处开设有插孔,所述安装件(10)的一端插在插孔的内部,所述调节架(6)顶端的底部限位滑动安装有挤压板(12),所述挤压板(12)的顶端与调节架(6)之间固定安装有弹簧。

5.根据权利要求4所述的一种挂式LED全彩显示屏,其特征在于:所述挤压板(12)的形状为“T”型,所述插孔的内侧的顶部滑动安装有卡杆(11),所述卡杆(11)的顶部固定安装有连接线,所述连接线的顶端固定安装有竖杆(13),所述竖杆(13)插接安装在安装板(2)的顶部。

6.根据权利要求5所述的一种挂式LED全彩显示屏,其特征在于:所述卡杆(11)的顶端的一侧设置有限位槽,所述卡杆(11)的底端卡在卡槽(15)的内部,所述连接线穿过调节架(6)和安装板(2)。

7.根据权利要求1所述的一种挂式LED全彩显示屏,其特征在于:所述安装板(2)的顶端和底端均开设有安装孔(14)。

8.根据权利要求3所述的一种挂式LED全彩显示屏,其特征在于:所述安装板(2)的底端的一侧固定安装有固定杆(9),所述螺杆(7)的底端转动安装在固定杆(9)的内部,所述固定杆(9)的一端的内部转动安装有橡胶轮,所述橡胶轮与显示屏主体(1)的表面接触,所述显示屏主体(1)的内部固定安装有LED全彩显示装置。
