专利号: 2022233679901
申请人: 中国计量大学
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-05-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于边缘云技术的车辆信息采集与管理系统,其特征在于,包括云端和数据采集装置端;

所述云端包括边缘云平台、核心云平台、数据库;

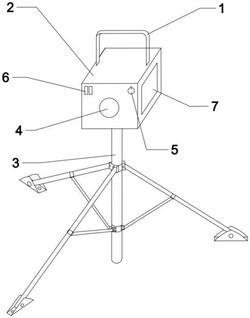

所述数据采集装置端包括箱体、固定支架、电源模块、控制模块、信息采集模块、无线传输模块、显示模块、存储模块;

所述箱体为全封闭状态,其上方设置提手,安装在所述固定支架上;

所述箱体的一个侧面安装所述显示模块;

所述箱体的正面设置电源开关、USB插口;

所述电源模块与所述控制模块、所述信息采集模块、所述无线传输模块相连接,安装在所述箱体内;

所述控制模块通过所述无线传输模块与所述云端连接,将车辆数据上传到所述边缘云平台;

所述显示模块由一块可交互显示屏构成,与所述控制模块连接,实现数据的实时显示;

所述存储模块与所述控制模块连接,用于存储已采集到的车辆数据与云端发送的指令。

2.根据权利要求1所述的基于边缘云技术的车辆信息采集与管理系统,其特征在于,所述箱体上方设置提手,便于携带采集;所述箱体与所述固定支架之间使用卡扣固定,不易脱离;

所述固定支架可通过接地钢钎固定在地面。

3.根据权利要求1所述的基于边缘云技术的车辆信息采集与管理系统,其特征在于,所述电源模块包括由可充电电池组和充电模块;

所述可充电电池组由多个可充电锂电池组合而成,用于无法充电时,为所述系统供电;

所述充电模块由交直流电源转换器构成,用于电池组的充电,并为所述系统供电。

4.根据权利要求1所述的基于边缘云技术的车辆信息采集与管理系统,其特征在于,所述信息采集模块由超清摄像头组成,进行车辆外观的拍摄,将数据发送至所述控制模块处理。

5.根据权利要求1所述的基于边缘云技术的车辆信息采集与管理系统,其特征在于,所述无线传输模块包含GPRS无线数传模块构成;

所述GPRS无线数传模块,用于将所述数据传输至所述云端,进行集中管理。

6.根据权利要求1所述的基于边缘云技术的车辆信息采集与管理系统,其特征在于,所述车辆信息包含车辆大小、车辆颜色、车牌号码等基本信息,由所述控制模块进行信息提取,发送至所述云端。
