专利号: 2022233686642
申请人: 江苏浩久高空建筑防腐有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-11-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

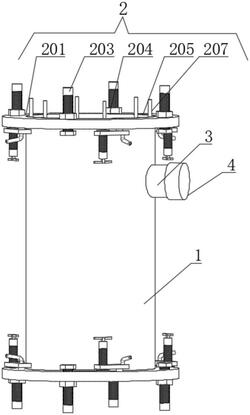

1.一种便于安装的钢烟囱,包括钢烟囱(1)和烟气管(3),其特征在于:所述钢烟囱(1)两端设置有安装装置(2),所述烟气管(3)外壁连接有管盖(4),所述钢烟囱(1)两端设置有紧固装置(5);

所述安装装置(2)包括安装环(201)、连接孔(202)、连接杆(203)、螺母(204)、密封圈(205)、定位孔(206)和插杆(207),所述安装环(201)固定安装于钢烟囱(1)两端外壁,所述连接孔(202)开设于安装环(201)侧边,所述连接杆(203)连接于连接孔(202)内壁,所述螺母(204)连接于连接杆(203)外壁,所述密封圈(205)安装于安装环(201)内壁,所述定位孔(206)开设于钢烟囱(1)一端,所述插杆(207)固定安装于钢烟囱(1)另一端。

2.根据权利要求1所述的一种便于安装的钢烟囱,其特征在于:所述紧固装置(5)包括转孔(501)、转轴(502)、转动板(503)、握把(504)、紧固孔(505)、紧固杆(506)、抵盘(507)和橡胶软套(508),所述转孔(501)开设于安装环(201)侧端,所述转轴(502)连接于转孔(501)内部,所述转动板(503)安装于转轴(502)顶端,所述握把(504)固定安装于转动板(503)顶端,所述紧固孔(505)开设于转动板(503)顶端,所述紧固杆(506)连接于紧固孔(505)内壁,所述抵盘(507)固定安装于紧固杆(506)底端,所述橡胶软套(508)活动连接于抵盘(507)底端。

3.根据权利要求1所述的一种便于安装的钢烟囱,其特征在于:所述烟气管(3)外壁开设有螺纹,所述管盖(4)内壁开设有螺纹,所述管盖(4)与烟气管(3)外壁螺纹连接。

4.根据权利要求1所述的一种便于安装的钢烟囱,其特征在于:所述紧固装置(5)圆周分布在安装环(201)侧端,且紧固装置(5)也对称分布在钢烟囱(1)两端。

5.根据权利要求1所述的一种便于安装的钢烟囱,其特征在于:所述连接孔(202)内壁开设有螺纹,所述连接杆(203)外壁也开设有螺纹,所述连接杆(203)与连接孔(202)内壁螺纹连接,所述螺母(204)与连接杆(203)外壁螺纹连接。

6.根据权利要求1所述的一种便于安装的钢烟囱,其特征在于:所述定位孔(206)与插杆(207)位置相对应,所述钢烟囱(1)内部设置有钢板层。

7.根据权利要求2所述的一种便于安装的钢烟囱,其特征在于:所述转轴(502)与转孔(501)内部转动连接,所述紧固杆(506)与紧固孔(505)内壁螺纹连接。
