专利号: 2022233748348
申请人: 广州润茂园林绿化工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

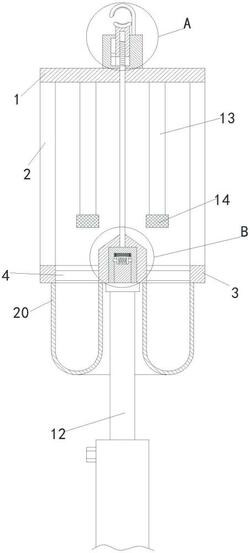

1.一种林业害虫诱捕装置,包括顶板(1),其特征在于:所述顶板(1)的底端固定连接有诱虫组件,顶板(1)的底端通过多个连接柱(2)连接有固定环(3),固定环(3)的内部通过多个连接板(4)连接有固定座(5),顶板(1)的固定连接有固定块(6),固定块(6)的顶端固定连接有挂板(7),固定块(6)的顶端设置有滑动槽,滑动槽的内部滑动设置有滑柱(8),滑柱(8)的顶端固定连接有弧形夹板(9),滑柱(8)的底端设置有螺纹孔,螺纹孔的内部螺纹连接有螺杆(10),顶板(1)和固定座(5)上转动连接有转轴(11),转轴(11)的顶端与螺杆(10)的底端固定连接,固定座(5)上设置有带动转轴(11)转动的旋转组件,旋转组件的底端连接有伸缩杆(12)。

2.根据权利要求1所述的一种林业害虫诱捕装置,其特征在于:所述诱虫组件包括多个诱虫灯(13),多个所述诱虫灯(13)均固定安装在顶板(1)的底端,多个诱虫灯(13)的底端均固定连接有存放诱捕膏的网兜(14)。

3.根据权利要求2所述的一种林业害虫诱捕装置,其特征在于:所述旋转组件包括转柱(15),所述固定座(5)的底端设置有转槽,所述转柱(15)与转槽转动连接,转柱(15)的顶端与转轴(11)的底端固定连接,转柱(15)的底端设置有插槽,插槽的内部插入有插柱(16),插柱(16)的顶端设置有凹槽,凹槽的内部滑动设置有两个滑板(17),两个滑板(17)的中间连接有压缩弹簧(18),两个滑板(17)远离压缩弹簧(18)的一端固定连接有卡柱(19),插槽的侧端与卡柱(19)对应的位置设置有半球形卡槽,插柱(16)的底端与伸缩杆(12)的顶端固定连接。

4.根据权利要求3所述的一种林业害虫诱捕装置,其特征在于:所述插槽和插柱(16)均设置为方形结构。

5.根据权利要求4所述的一种林业害虫诱捕装置,其特征在于:所述固定座(5)和固定环(3)的底端固定安装有收集兜(20)。

6.根据权利要求5所述的一种林业害虫诱捕装置,其特征在于:所述插柱(16)的顶端通过螺丝连接有封板(21)。

7.根据权利要求6所述的一种林业害虫诱捕装置,其特征在于:所述滑动槽的侧端设置有限位槽,限位槽的内部滑动设置有限位块(22),限位块(22)的侧端与滑柱(8)的侧端底侧固定连接。
