专利号: 2022233768746
申请人: 泉州宜筑安消防科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

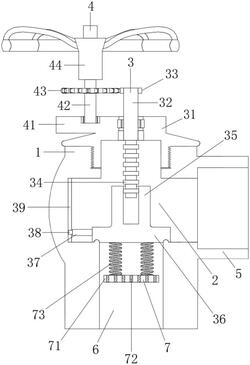

1.一种减压快开室内消火栓,包括栓体(1),栓体(1)内部形成栓腔(2),栓体(1)外侧连通固接有接管(5),栓体(1)底端连通固接有连管(6);

其特征在于:所述栓体(1)顶端固设有开闭组件(3),开闭组件(3)外侧固设有联动组件(4),连管(6)内侧设有缓冲组件(7);

开闭组件(3)包括栓盖(31),栓盖(31)顶底两端通过栓杆(32)贯穿,并且栓盖(31)与栓杆(32)密封转动,栓杆(32)顶端固接有小齿轮(33),栓杆(32)底端固接有螺纹杆(34),螺纹杆(34)贯穿套杆(35)顶端中部,并且螺纹杆(34)与套杆(35)螺纹连接,套杆(35)底端固接有阀瓣(36),阀瓣(36)外侧固接有凸杆(37),凸杆(37)外侧固接有导向块(38),导向块(38)于条状导槽(39)内侧活动,条状导槽(39)呈竖向状设于栓腔(2)内壁,栓体(1)顶端与栓盖(31)固定连接,阀瓣(36)底端与栓腔(2)内壁底端密闭贴合,连管(6)顶端通过阀瓣(36)与栓腔(2)内部密封;

联动组件(4)包括延伸板(41),延伸板(41)顶端通过轴承与转杆(42)转动连接,转杆(42)固定贯穿大齿轮(43)顶底两端,转杆(42)顶端固接有手轮(44),大齿轮(43)外侧与小齿轮(33)啮合,延伸板(41)外侧与栓盖(31)固定连接,大齿轮(43)的周长大于小齿轮(33);

缓冲组件(7)包括压板(71),压板(71)顶底两端连通设有通孔(72)且其均匀设有多组,压板(71)顶端固接有弹性件(73),弹性件(73)顶端与阀瓣(36)固定连接。

2.根据权利要求1所述的一种减压快开室内消火栓,其特征在于:所述阀瓣(36)底端设有橡胶层。

3.根据权利要求1所述的一种减压快开室内消火栓,其特征在于:所述凸杆(37)设有多组,且导向块(38)和条状导槽(39)对应多组的凸杆(37)分别设有多组。

4.根据权利要求1所述的一种减压快开室内消火栓,其特征在于:所述手轮(44)外侧设有防滑纹。

5.根据权利要求1所述的一种减压快开室内消火栓,其特征在于:所述弹性件(73)设有多组且其均匀分布于压板(71)顶端。
