专利号: 2022233774484
申请人: 泉州佳格塑胶科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

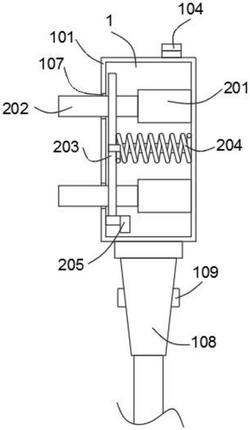

1.一种易于拔插的三角插头,包括三角插头(1)和拔插组件(2),其特征在于,所述三角插头(1)包括插头外壳(101),所述插头外壳(101)的一侧开设有滑槽(102),所述滑槽(102)靠近插头外壳(101)外侧壁的上方设置有滑块(103),所述滑块(103)的一侧转动连接有拉环(104),所述滑槽(102)的一侧设置有放置支架(105),所述滑槽(102)的另一侧设置有按压块(106),所述插头外壳(101)的另一侧开设有插脚孔位(107),所述插头外壳(101)的一端固定安装有电源线(108),所述电源线(108)靠近插头外壳(101)的一端固定连接有挂环(109);

所述拔插组件(2)包括金属插脚一(201),所述金属插脚一(201)的内腔活动连接有金属插脚二(202),所述金属插脚二(202)的中间固定连接有绝缘板(203),所述绝缘板(203)一侧的中间固定连接有第一弹簧(204),所述绝缘板(203)靠近电源线(108)的一侧设置有按压杆(205),所述按压杆(205)的一端固定连接有限位杆(206),所述限位杆(206)的一端固定连接有第二弹簧(207)。

2.根据权利要求1所述的一种易于拔插的三角插头,其特征在于,所述金属插脚一(201)的另一侧固定连接在插头外壳(101)的内壁上,所述金属插脚二(202)靠近绝缘板(203)的一侧穿过插脚孔位(107)。

3.根据权利要求1所述的一种易于拔插的三角插头,其特征在于,所述按压块(106)设置在插头外壳(101)靠近电源线(108)的外侧壁上,所述放置支架(105)固定连接在插头外壳(101)远离电源线(108)的外侧壁上。

4.根据权利要求1所述的一种易于拔插的三角插头,其特征在于,所述限位杆(206)的一端转动连接在插头外壳(101)的内壁上,且所述按压杆(205)与按压杆(205)之间为固定连接。

5.根据权利要求1所述的一种易于拔插的三角插头,其特征在于,所述绝缘板(203)靠近滑块(103)的一侧设置有凸起,凸起的大小与滑槽(102)相契合,且凸起的一侧与滑块(103)固定连接。

6.根据权利要求1所述的一种易于拔插的三角插头,其特征在于,所述第二弹簧(207)的另一端固定连接在插头外壳(101)的内壁上。

7.根据权利要求1所述的一种易于拔插的三角插头,其特征在于,所述拉环(104)形状与插头外壳(101)的外侧壁相契合,且拉环(104)与放置支架(105)相搭接。
