专利号: 2022233811248
申请人: 南京愈见网络科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

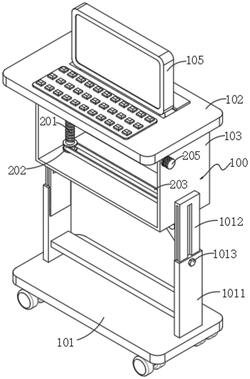

1.一种虚拟现实训练用台车,其特征在于,包括:

主体单元(100),其包括台车座(101)、位于台车座(101)上方的主机箱(103)以及安装在主机箱(103)内的主机(104),所述主机箱(103)上侧壁固定安装有顶板(102),所述主机(104)上侧壁固定安装有匹配的虚拟现实显示屏(105),所述顶板(102)上开设有与虚拟现实显示屏(105)匹配的伸出口;

伸出收纳单元(200),其包括多组与主机箱(103)下侧壁转动连接的螺纹杆(201),所述螺纹杆(201)上均套设有对应的传动轮(202),多个所述传动轮(202)均通过传动带(203)传动连接,所述主机箱(103)下侧壁安装有与其中一个螺纹杆(201)顶端固定连接的外接驱动源,所述螺纹杆(201)顶端均向上贯穿主机(104)与主机箱(103)上侧内壁转动连接,且主机(104)与螺纹杆(201)螺纹连接,所述主机箱(103)上侧内壁固定安装有与主机箱(103)位置对应的弹性开关(204),所述主机箱(103)侧壁上端固定安装有驱动电机(205),所述驱动电机(205)输出轴向内贯穿主机箱(103)一侧侧壁固定连接有往复丝杆(206),所述往复丝杆(206)与主机箱(103)另一侧内壁转动连接,所述往复丝杆(206)上螺纹连接有移动套(207),所述移动套(207)靠近主机(104)的一侧固定安装有微型风扇(208),所述移动套(207)与主机箱(103)内壁滑动连接,且微型风扇(208)和驱动电机(205)均与弹性开关(204)电性连接。

2.根据权利要求1所述的一种虚拟现实训练用台车,其特征在于:所述主体单元(100)还包括高度调节组件(101a),其包括两组对称安装在台车座(101)上侧壁两端的升降套,所述主机箱(103)两侧壁下端固定连接有与升降套竖直滑动连接的升降板(1012),每个所述升降套上端均螺纹连接有对应的定位螺栓(1013),且升降板(1012)上开设有与定位螺栓(1013)匹配的锁紧槽。

3.根据权利要求2所述的一种虚拟现实训练用台车,其特征在于:所述升降板(1012)与升降套通过多组均匀分布的竖直滑块和竖直滑槽竖直滑动连接,每个所述升降板(1012)与主机箱(103)连接处均固定连接有楔形加强板(1014)。

4.根据权利要求1所述的一种虚拟现实训练用台车,其特征在于:所述主机箱(103)远离往复丝杆(206)的一侧固定安装有散热网(209),且散热网(209)与往复丝杆(206)高度一致。

5.根据权利要求1所述的一种虚拟现实训练用台车,其特征在于:所述顶板(102)上滑动连接有与伸出口匹配的密封板,所述密封板下侧壁固定垫设有一圈防尘圈。

6.根据权利要求4所述的一种虚拟现实训练用台车,其特征在于:所述散热网(209)与主机箱(103)通过多组均匀分布的紧固销钉紧固连接,且散热网(209)长度在往复丝杆(206)长度的五分之四至六分之五之间。
