专利号: 2022233887849
申请人: 武汉嘉视通科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

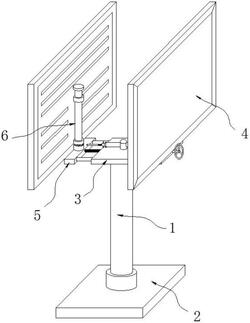

1.一种可多方向展示的LED全彩显示屏,包括显示屏本体,其特征在于:所述显示屏本体包括立柱(1)、LED屏幕(4)、延伸组件(5)和固定组件(15),所述立柱(1)的底端安装有底板(2),所述立柱(1)的顶部设置有托板(3),所述托板(3)的两端均安装有延伸组件(5),每个所述延伸组件(5)的顶部均设置有中心轴(6),所述LED屏幕(4)的后端安装有多个套筒结构,且在LED屏幕(4)后端的底部设置有底部套筒(9),所述底部套筒(9)套设在中心轴(6)的表面,所述托板(3)的顶部中间位置安装有基座(14),所述基座(14)的两侧均设置有固定组件(15)。

2.根据权利要求1所述的一种可多方向展示的LED全彩显示屏,其特征在于:所述延伸组件(5)包括延伸板(7)和螺纹杆(8),所述延伸板(7)的后端设置有伸缩杆(12),所述伸缩杆(12)的末端插入到托板(3)的侧边。

3.根据权利要求2所述的一种可多方向展示的LED全彩显示屏,其特征在于:所述延伸板(7)的另一侧安装有手轮(16),所述手轮(16)的中间设置有螺纹杆(8),所述螺纹杆(8)从延伸板(7)的中间位置穿过,且螺纹杆(8)的末端插入到托板(3)的侧边,所述螺纹杆(8)插入到托板(3)中的通道内壁上设置有内螺纹结构。

4.根据权利要求1所述的一种可多方向展示的LED全彩显示屏,其特征在于:所述固定组件(15)包括插接杆(13)和伸缩管(17),所述伸缩管(17)的一端焊接安装在基座(14)的侧边,所述插接杆(13)插入到伸缩管(17)的内部,所述伸缩管(17)的另一端套设有卡环(19)。

5.根据权利要求4所述的一种可多方向展示的LED全彩显示屏,其特征在于:所述固定组件(15)以对称的形式安装在基座(14)的两侧,且每个插接杆(13)、伸缩管(17)和中心轴(6)均处于同一垂直平面内。

6.根据权利要求5所述的一种可多方向展示的LED全彩显示屏,其特征在于:所述卡环(19)的内壁上开设有卡槽(20),所述伸缩管(17)的表面设置有凸环(18),所述凸环(18)嵌入到卡槽(20)的内部,所述卡环(19)的一侧安装有螺纹套筒(21),所述插接杆(13)依次从螺纹套筒(21)和卡环(19)的内部穿过后插入到伸缩管(17)的内部。

7.根据权利要求4所述的一种可多方向展示的LED全彩显示屏,其特征在于:所述底部套筒(9)套设在中心轴(6)的底端,所述底部套筒(9)设置有双层结构,且底部套筒(9)的中间设置有多个挡杆(10),每个所述挡杆(10)之间均设置有间隙(11)。

8.根据权利要求7所述的一种可多方向展示的LED全彩显示屏,其特征在于:所述插接杆(13)与底部套筒(9)中间的挡杆(10)部分相对齐,且插接杆(13)的末端插入到间隙(11)中,所述插接杆(13)的截面直径与两个相邻挡杆(10)之间的间隔相同。
