专利号: 2022233904505
申请人: 瓦房店昌运轴承制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铁的冶金
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

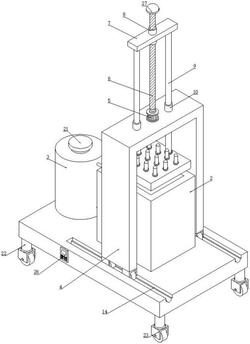

1.一种用于轴承套圈锻件加工的淬火装置,包括固定台(1),其特征在于:所述固定台(1)的上表面固定连接有储液仓(2),所述固定台(1)的上表面设置有安装框(4),所述安装框(4)的上表面固定连接有正反电机(5),所述正反电机(5)的输出轴固定连接有螺纹柱(6),所述安装框(4)的上表面设置有活动板(7),所述活动板(7)的表面穿设有螺纹帽(8),所述螺纹柱(6)穿设在螺纹帽(8)的内部,所述活动板(7)的下表面固定连接有活动杆(9),所述安装框(4)的上表面固定连接有套筒(10),所述活动杆(9)穿设在套筒(10)的内部,所述活动杆(9)的底端固定连接有放置板(11),所述固定台(1)的上表面固定连接制冷仓(3),所述制冷仓(3)的内部设置有制冷器(19),所述制冷仓(3)的侧面设置有抽料泵(15),所述抽料泵(15)的表面固定连接有导温盘管(16),所述储液仓(2)的内部开设有安装槽(17),所述导温盘管(16)设置在安装槽(17)的内部,所述安装槽(17)的表面固定连接有导温板(18),所述导温盘管(16)的另一端固定连接在制冷仓(3)的表面。

2.根据权利要求1所述的一种用于轴承套圈锻件加工的淬火装置,其特征在于:所述放置板(11)的上表面固定连接有的定位柱(12),所述定位柱(12)共有多个,且均匀的排列在放置板(11)的上表面,所述螺纹柱(6)的顶端固定连接有挡板(27)。

3.根据权利要求1所述的一种用于轴承套圈锻件加工的淬火装置,其特征在于:所述安装框(4)的下表面固定连接有滑轮(13),所述固定台(1)的上表面开设有滑槽(14),所述滑轮(13)活动连接在滑槽(14)的内部。

4.根据权利要求1所述的一种用于轴承套圈锻件加工的淬火装置,其特征在于:所述制冷仓(3)的上表面开设有注液口(20),所述注液口(20)的内部穿设有密封塞(21),所述注液口(20)和密封塞(21)通过螺纹固定连接。

5.根据权利要求1所述的一种用于轴承套圈锻件加工的淬火装置,其特征在于:所述固定台(1)的下表面固定连接有减震器(22),所述减震器(22)共有四个,且呈矩形排列在固定台(1)的下表面,所述减震器(22)的底端固定连接有万向轮(23),所述万向轮(23)的侧面设置有刹车片。

6.根据权利要求1所述的一种用于轴承套圈锻件加工的淬火装置,其特征在于:所述固定台(1)的内部开设有储能仓(24),所述储能仓(24)的内部固定连接有蓄电池(25),所述固定台(1)的表面固定连接有控制开关(26),所述控制开关(26)的内部设置有微处理器。
