专利号: 2022233980547
申请人: 黑龙江赫贝斯特科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

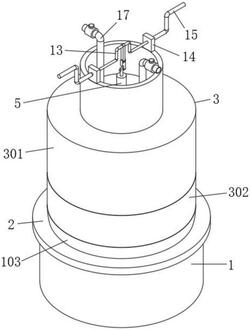

1.一种葡萄籽油存储装置,包括支撑套(1),其特征在于:所述支撑套(1)顶部固设有托环(2),所述托环(2)顶部固设有处有储油箱(3),所述储油箱(3)内壁固设有密封盖(4),所述密封盖(4)顶部固设有套管(5),所述套管(5)底部穿过密封盖(4)并延伸至其下方,所述套管(5)圆周外壁固设有单向阀一(6),所述套管(5)圆周外壁固设有排空管(7),所述排空管(7)圆周外壁固设有单向阀二(8),所述套管(5)内壁滑动连接有活塞(9),所述活塞(9)顶部固设有连接杆(10),所述连接杆(10)顶部穿过套管(5)并延伸至其上方,所述连接杆(10)顶部与驱动机构连接固定。

2.根据权利要求1所述的葡萄籽油存储装置,其特征在于:所述储油箱(3)顶部呈环形对称结构固设有两个支撑块(14),两个所述支撑块(14)相对靠近的一侧转动连接有摇杆(13),所述摇杆(13)两端分别穿过支撑块(14)并延伸至其外侧,所述摇杆(13)两端分别固设有摇把(15),所述摇杆(13)外壁转动连接有连接臂(12),所述连接臂(12)下端转动连接有连接块(11),所述连接块(11)与连接杆(10)转动连接。

3.根据权利要求2所述的葡萄籽油存储装置,其特征在于:所述摇杆(13)中部为U形弯曲结构,所述连接臂(12)与摇杆(13)中部弯曲部转动连接。

4.根据权利要求1所述的葡萄籽油存储装置,其特征在于:所述密封盖(4)顶部固设有抽油管(16),所述密封盖(4)顶部固设有进油管(17),所述抽油管(16)和进油管(17)下端分别穿过密封盖(4)并延伸至其下方,所述抽油管(16)和进油管(17)圆周外壁均固设有阀门(18)。

5.根据权利要求4所述的葡萄籽油存储装置,其特征在于:所述抽油管(16)下端延伸至储油箱(3)内壁底部,所述进油管(17)底端位于储油箱(3)内壁上方。

6.根据权利要求5所述的葡萄籽油存储装置,其特征在于:所述储油箱(3)上段为箱罩(301),所述箱罩(301)底部固设有透明罩(302),所述透明罩(302)底部固设有油箱底(303),所述抽油管(16)下端延伸至油箱底(303)内部,所述进油管(17)底部位于箱罩(301)内部。

7.根据权利要求6所述的葡萄籽油存储装置,其特征在于:所述油箱底(303)为半圆形结构,所述抽油管(16)底部固设有连接管(19),所述连接管(19)下端位于油箱底(303)内槽底部。
