专利号: 2022234106432
申请人: 芜湖杜瓦可阀门管件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

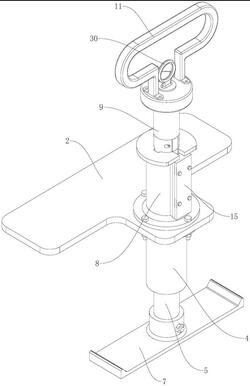

1.一种钣金激光夹具装置,包括平行设置有多个锯齿支撑条(3)的激光支撑座(31),其特征在于,还包括至少一组可拆卸装配在激光支撑座(31)上的夹具单元(1),所述夹具单元(1)包括水平的能压持在钣金上的固定板(2)、顶部与固定板(2)固定连接且位于相邻的两个锯齿支撑条(3)之间的竖直的导向管(4)、能沿导向管(4)竖直滑动且能够在导向管(4)内转动的滑臂(5)和安装在固定板(2)上表面用于控制滑臂(5)转动和滑动的控制机构(6),所述滑臂(5)向下穿出导向管(4)的端部从相邻的两个锯齿支撑条(3)之间的间隙向下穿过,并通过固定连接的水平的拦截臂(7)限位,且所述拦截臂(7)和固定板(2)的长度均大于相邻两个锯齿支撑条(3)之间的间距。

2.根据权利要求1所述的一种钣金激光夹具装置,其特征在于,所述控制机构(6)包括与导向管(4)同轴线固定设置在固定板(2)上表面的安装管(8)、向下滑动插入安装管(8)内的连接臂(9)、固定安装在连接臂(9)内部的卡接构件(10)和固定在连接臂(9)顶部的握把(11),所述安装管(8)的侧壁上凹陷有竖直的条形通槽(12),所述安装管(8)的内壁上凹陷有顶部敞口的竖直的第一条形滑槽(13)且第一条形滑槽(13)的下端通过弧形滑槽(14)与条形通槽(12)的下端连接,所述安装管(8)的外部上固定安装有卡接部位于条形通槽(12)内的卡座(15),所述卡接构件(10)包括能沿安装管(8)的径向方向滑动伸出连接臂(9)的卡接条(16)和向上穿出连接臂(9)顶部的拉绳(17),卡接条(16)能在第一条形滑槽(13)、弧形滑槽(14)和条形通槽(12)内滑动且能够与卡座(15)卡接,所述滑臂(5)向上滑动穿过固定板(2)与连接臂(9)的下端固定连接。

3.根据权利要求2所述的一种钣金激光夹具装置,其特征在于,所述卡接构件(10)还包括与连接臂(9)内部固定连接的底座(18)且卡接条(16)沿安装管(8)的径向滑动与底座(18)上表面滑动连接、安装在底座(18)上用于推动卡接条(16)远离安装管(8)轴线方向移动的弹性件(19)和与卡接条(16)滑动接触用于带动卡接条(16)靠近安装管(8)轴线滑动的斜楔件(20),所述底座(18)上凹陷有与斜楔件(20)竖直滑动的导向凹槽(21),所述拉绳(17)的下端通过竖直的连接件(22)与斜楔件(20)固定连接。

4.根据权利要求2所述的一种钣金激光夹具装置,其特征在于,所述连接臂(9)包括竖直的连接杆(23)和与连接杆(23)同轴线设置且与连接杆(23)顶部固定连接的连接管(24),所述连接杆(23)的顶部凹陷有供卡接构件(10)安装的安装凹槽(25),所述拉绳(17)向上穿出连接管(24),所述安装凹槽(25)的侧壁上凹陷有供卡接条(16)滑动穿过的安装通槽。

5.根据权利要求3所述的一种钣金激光夹具装置,其特征在于,所述卡接条(16)上凹陷有同长度方向的第二条形滑槽(26),所述底座(18)上表面凸出有滑动穿过第二条形滑槽(26)的导向滑块(27),所述卡接条(16)下表面与底座(18)贴合滑动,所述导向滑块(27)的顶部固定安装有与卡接条(16)上表面贴合滑动的限位件(28)。

6.根据权利要求5所述的一种钣金激光夹具装置,其特征在于,所述限位件(28)上滑动插设有若干个导向栓(29),每个所述导向栓(29)远离安装管(8)轴线的端部均与卡接条(16)旋接固定,所述弹性件(19)为套设在导向栓(29)上的弹簧,所述弹簧的两端分别与限位件(28)和卡接条(16)相抵触。

7.根据权利要求4所述的一种钣金激光夹具装置,其特征在于,所述拉绳(17)的上端固定连接有大于连接管(24)内径的拉环(30)。
