专利号: 2022234110917
申请人: 巴州中舜建筑有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

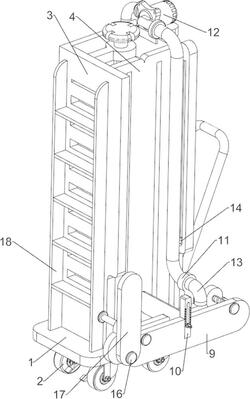

1.一种建筑工程墙体砌筑装置,其特征在于,包括有安装板(1)、万向轮(2)、隔板(3)、导向板(4)、固定块(5)、第一螺杆(6)、第一螺母(7)和连接板(8),包括有调节机构(9)和刮平机构(10),安装板(1)的下部转动式地连接有万向轮(2),安装板(1)上侧的中部设有隔板(3),隔板(3)右侧的前后两端之间设有导向板(4),隔板(3)的上部设有固定块(5),固定块(5)上转动式地连接有第一螺杆(6),第一螺杆(6)的下部通过螺纹连接地方式连接有第一螺母(7),第一螺母(7)的右侧设有连接板(8),且连接板(8)与导向板(4)滑动配合,导向板(4)的右侧滑动式地连接有能够对墙体砌筑的高度进行调节的调节机构(9),调节机构(9)上设有能够将墙体砌筑过程中的水泥刮平的刮平机构(10)。

2.根据权利要求1所述的一种建筑工程墙体砌筑装置,其特征在于,调节机构(9)包括有固定板(91)、移动板(92)、第二螺母(93)、第二螺杆(94)和导向块(95)和滑动杆(96),连接板(8)的右侧设有固定板(91),固定板(91)上部的前侧设有导向块(95),导向块(95)中部滑动式连接有滑动杆(96),固定板(91)上部设有第二螺母(93),第二螺母(93)上转动式连接有能够调节墙体砌筑的高度的第二螺杆(94),第二螺杆(94)上通过螺纹连接地方式连接有第二螺母(93),第二螺母(93)上通过螺纹连接地方式连接有移动板(92),移动板(92)与滑动杆(96)之间滑动式地相连接。

3.根据权利要求2所述的一种建筑工程墙体砌筑装置,其特征在于,刮平机构(10)包括有支撑架(101)、连接杆(102)、导向杆(103)、卡板(104)、弹簧(105)和刮板(106),移动板(92)上侧的中部设有支撑架(101),支撑架(101)上滑动式地连接有连接杆(102),连接杆(102)内设有导向杆(103),连接杆(102)上滑动式地连接有卡板(104),卡板(104)与导向杆(103)之间滑动式地相连接,卡板(104)与导向杆(103)之间设有弹簧(105),弹簧(105)套在导向杆(103)上,且卡板(104)与支撑架(101)之间卡接配合,连接杆(102)的左端设有能够将墙体砌筑的水泥刮平的刮板(106),且刮板(106)与固定板(91)卡接配合。

4.根据权利要求3所述的一种建筑工程墙体砌筑装置,其特征在于,还包括有支撑板(11)、泥浆泵(12)、软管(13)、阻挡块(14)、滑块(15)、转轴(16)、限位板(17)和放置板(18),固定板(91)后侧的左端设有支撑板(11),隔板(3)上部的后侧设有泥浆泵(12),泥浆泵(12)与支撑板(11)之间连接有软管(13),软管(13)下侧的中部转动式地连接有阻挡块(14),导向板(4)右端的后侧滑动式地连接有滑块(15),滑块(15)与阻挡块(14)之间转动式地相连接,移动板(92)右侧的前端设有转轴(16),转轴(16)上转动式地连接有限位板(17),隔板(3)的前侧设有放置板(18)。

5.根据权利要求4所述的一种建筑工程墙体砌筑装置,其特征在于,导向板(4)上开有与连接板(8)相配合的滑轨。

6.根据权利要求5所述的一种建筑工程墙体砌筑装置,其特征在于,导向板(4)的后侧开有与滑块(15)相配合的滑槽。

7.根据权利要求6所述的一种建筑工程墙体砌筑装置,其特征在于,固定板(91)上开有与刮板(106)相配合的凹槽。

8.根据权利要求7所述的一种建筑工程墙体砌筑装置,其特征在于,支撑架(101)上开有与卡板(104)相配合的卡槽。
