专利号: 2022234258558
申请人: 湖北进联建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

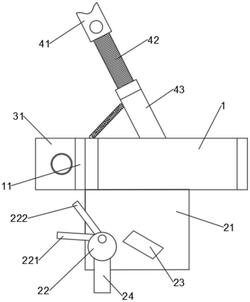

1.一种附着式升降脚手架防坠装置,其特征在于:包括主体(1)、用于与导轨配合的防倾机构、用于支撑导轨上的横杆的限位支顶机构和用于防坠的防坠机构;

所述防倾机构设置在所述主体(1)的一侧,所述主体(1)上与所述防倾机构相对的一侧与建筑物外墙可拆卸连接,所述限位支顶机构连接在所述主体(1)上方;

所述防坠机构连接在主体(1)下方,所述防坠机构包括固定竖板(21)和可在自身重力下旋转复位的防坠转轮(22),所述固定竖板(21)竖直固定在所述主体(1)下端,所述防坠转轮(22)转动连接在所述固定竖板(21)上且所述防坠转轮(22)的转动轴垂直于所述导轨的移动方向设置,所述防坠转轮(22)外缘上固设有第一防坠拨杆(221)和第二防坠拨杆(222),且在复位状态下时,第一防坠拨杆(221)位于两个横杆之间,第二防坠拨杆(222)位于横杆运动轨迹外,所述固定竖板(21)上还设有用于限制防坠转轮(22)转动并使第二防坠拨杆(222)限制横杆向下移动的定位块(23)。

2.如权利要求1所述的一种附着式升降脚手架防坠装置,其特征在于:所述防坠转轮(22)包括固设在边缘的配重块(24)。

3.如权利要求1所述的一种附着式升降脚手架防坠装置,其特征在于:所述防倾机构包括两个导轮板(31)和两个导轮(32),两个导轮板(31)分别固设置在主体(1)同一侧的两端,两个导轮(32)分别转动设置在两个导轮板(31)上,且两个导轮(32)相对设置。

4.如权利要求3所述的一种附着式升降脚手架防坠装置,其特征在于:所述导轮板(31)和所述主体(1)之间固设有加强块(11)。

5.如权利要求1所述的一种附着式升降脚手架防坠装置,其特征在于:所述限位支顶机构包括支撑头(41)、支撑杆(42)和套筒(43),所述套筒(43)一端转动连接在所述主体(1)上,套筒(43)的转动轴与防坠转轮(22)的转动轴平行,套筒(43)自由端的侧部与所述主体(1)弹性连接,所述支撑杆(42)一端活动套接于所述套筒(43)的自由端,支撑杆(42)另一端与支撑头(41)连接,所述支撑头(41)顶部为与横杆配合的弧形面。
