专利号: 2022234290746
申请人: 三峡大学
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

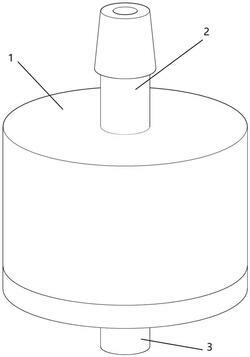

1.一种分叉迷宫流道压力补偿灌水器,包括灌水器壳体(1),所述灌水器壳体(1)上端设有进水管(2),下端设有出水管(3),其特征在于:所述灌水器壳体(1)内设有消能器(4),所述消能器(4)内设有迷宫流道(4.1),迷宫流道(4.1)的流道进水口(4.2)与设于消能器(4)顶部的导流槽(4.4)配合,导流槽(4.4)与灌水器壳体(1)内的上内腔(1.1)连通,迷宫流道(4.1)的流道出水口(4.3)与灌水器壳体(1)内的下内腔(1.2)连通,所述下内腔(1.2)内穿设有出口管(5),所述消能器(4)顶部设有覆盖于迷宫流道(4.1)表面的弹性膜片(6)。

2.根据权利要求1所述的一种分叉迷宫流道压力补偿灌水器,其特征在于:所述上内腔(1.1)与进水管(2)连通,所述出口管(5)底部与出水管(3)连通。

3.根据权利要求1所述的一种分叉迷宫流道压力补偿灌水器,其特征在于:所述灌水器壳体(1)为圆柱体空腔结构,所述消能器(4)外壁为与灌水器壳体(1)内壁匹配的圆柱面形状,所述弹性膜片(6)为与消能器(4)顶部匹配的圆柱体结构。

4.根据权利要求3所述的一种分叉迷宫流道压力补偿灌水器,其特征在于:所述迷宫流道(4.1)包括环形槽(4.1.1),所述环形槽(4.1.1)内侧和外侧均设有导流块(4.1.3),所述导流块(4.1.3)两侧设有分叉流道(4.1.2),所述环形槽(4.1.1)中心位置开设下内腔(1.2)。

5.根据权利要求4所述的一种分叉迷宫流道压力补偿灌水器,其特征在于:所述导流块(4.1.3)呈环形阵列分布于环形槽(4.1.1)内侧和外侧。

6.根据权利要求1所述的一种分叉迷宫流道压力补偿灌水器,其特征在于:所述出口管(5)顶部边缘还开设有凹槽(5.1)。
