专利号: 202223435833X
申请人: 重庆科博蓄电池有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

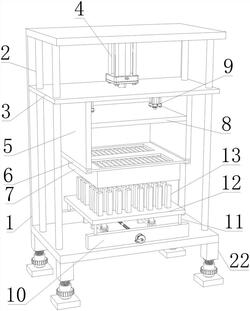

1.一种铅蓄电池铸焊机,其特征在于,包括机架(1)、压板(8)、支撑板(10)、底板(12)、滑杆B(14)和弹簧(18);机架(1)上滑动设置活动板(3),机架(1)上设置驱动活动板(3)滑动的液压缸A(4);活动板(3)的底部对称设置两个竖板(5),两侧竖板(5)的底部设置极群夹具(7);压板(8)设置在两侧竖板(5)之间并与两侧竖板(5)均滑动连接,活动板(3)的底部设置驱动压板(8)滑动的液压缸B(9);支撑板(10)对称设置在机架(1)上,支撑板(10)位于极群夹具(7)的下方,两侧支撑板(10)内均对称并滑动设置滑杆A(11);底板(12)设置在支撑板(10)的上方,两侧滑杆A(11)的顶端均与底板(12)连接,底板(12)上设置若干顶柱(13);滑杆B(14)平行设置在两侧支撑板(10)之间,滑杆B(14)的两端分别与对应侧支撑板(10)连接,滑杆B(14)上对称设置两个滑块(15),滑块(15)上转动设置连杆(16),连杆(16)的另一端与底板(12)的底部转动连接;滑杆B(14)上对称并滑动设置两个调节板(17),两侧滑块(15)均位于调节板(17)之间;弹簧(18)套设在滑杆B(14)上,弹簧(18)的两端分别与对应侧滑块(15)以及调节板(17)相互靠近的一侧抵接;两侧支撑板(10)上转动设置与滑杆B(14)平行的双向丝杆(19),两侧调节板(17)分别与双向丝杆(19)的对应端螺纹连接,支撑板(10)上设置驱动双向丝杆(19)转动的驱动组件。2.根据权利要求1所述的一种铅蓄电池铸焊机,其特征在于,竖板(5)的底部设置导向架(6),导向架(6)相互靠近的一侧均设置导向槽;极群夹具(7)设置在两侧竖板(5)之间,极群夹具(7)的两端均设置导轨,两侧导轨分别插入对应侧导向槽内并与其滑动连接。3.根据权利要求1所述的一种铅蓄电池铸焊机,其特征在于,驱动组件包括卡块(21)和插杆(20),插杆(20)插入双向丝杆(19)内并与其滑动连接,卡块(21)与插杆(20)连接,卡块(21)远离插杆(20)的一侧设置曲柄。4.根据权利要求3所述的一种铅蓄电池铸焊机,其特征在于,靠近卡块(21)一侧的支撑板(10)上设置卡槽(1001),卡槽(1001)内设置若杆齿槽,卡块(21)插入卡槽(1001)内并与其沿水平方向滑动连接,且卡块(21)与卡槽(1001)沿竖直方向啮合连接。5.根据权利要求1所述的一种铅蓄电池铸焊机,其特征在于,机架(1)上对称设置两组导向杆(2),活动板(3)与导向杆(2)滑动连接。6.根据权利要求1所述的一种铅蓄电池铸焊机,其特征在于,机架(1)的底部设置支撑脚(22),支撑脚(22)的底部设置减震板(26),减震板(26)与支撑脚(22)之间设置调高组件。7.根据权利要求6所述的一种铅蓄电池铸焊机,其特征在于,调高组件包括螺杆(23)、螺纹套(24)和转轴(25);螺杆(23)插入螺纹套(24)内并与其螺纹连接,转轴(25)插入螺纹套(24)内并与其转动连接,转轴(25)的底部连接减震板(26),螺杆(23)的顶端与支撑脚(22)的底部连接。
