专利号: 2022234377805
申请人: 沂南县春杰农机配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-03-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

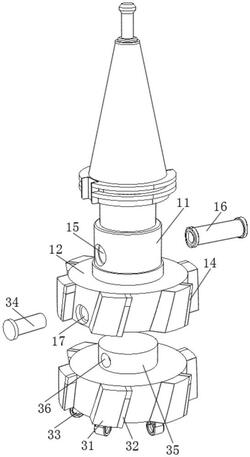

1.一种用于平面粗加工的玉米铣刀组件,其特征在于,包括铣刀固定组件(1)和铣刀更换组件(3),所述铣刀固定组件(1)包括刀柄(11)、固定刀座(12)、安装螺栓(16)和凸块一(19),所述刀柄(11)的底部开设有卡槽一(18),且所述卡槽一(18)的两侧对称贯穿开设有通孔一(15),所述固定刀座(12)的顶部与凸块一(19)的底部焊接,且所述固定刀座(12)的底部开设有卡槽二(20),所述凸块一(19)的一侧贯穿开设有通孔三(13),所述凸块一(19)的顶部与卡槽一(18)的内侧卡接固定,所述通孔三(13)的内侧与安装螺栓(16)的外侧固定套接,所述铣刀更换组件(3)包括更换刀座(31)、安装板(38)、刀片三(33)、凸块二(35)和固定螺栓(34),所述凸块二(35)的底部与更换刀座(31)的顶部焊接固定,所述凸块二(35)的两侧对称开设有通孔四(36)。

2.根据权利要求1所述的一种用于平面粗加工的玉米铣刀组件,其特征在于:所述安装螺栓(16)的两端与通孔一(15)的内侧活动连接。

3.根据权利要求1所述的一种用于平面粗加工的玉米铣刀组件,其特征在于:所述更换刀座(31)的底部环形阵列开设有凹槽(39),所述安装板(38)的底部与刀片三(33)的顶部焊接固定。

4.根据权利要求3所述的一种用于平面粗加工的玉米铣刀组件,其特征在于:所述安装板(38)的顶部与凹槽(39)的底部固定安装,所述凸块二(35)的顶部与卡槽二(20)的内侧卡接固定。

5.根据权利要求1所述的一种用于平面粗加工的玉米铣刀组件,其特征在于:所述固定刀座(12)的外侧均匀设置有多个刀片一(14),所述固定刀座(12)的两侧对称开设有通孔二(17)。

6.根据权利要求1所述的一种用于平面粗加工的玉米铣刀组件,其特征在于:所述固定螺栓(34)的一端外侧与通孔四(36)的内侧螺纹连接,所述更换刀座(31)的外侧均匀设置有多个刀片二(32)。
