专利号: 202223457142X
申请人: 威海三元测绘工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

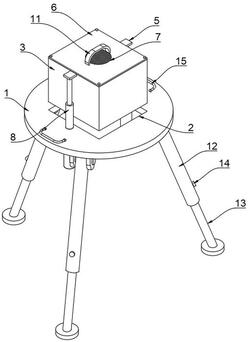

1.一种竣工测量用三维激光扫描装置,包括安装板(1),其特征在于:所述安装板(1)顶端开设有通孔(2),所述通孔(2)内设有玻璃罩(3),所述玻璃罩(3)内部安装有用于竣工测量的三维激光扫描仪(4),所述玻璃罩(3)两侧外壁表面均固定设有连接板(5),每个连接板(5)底端均固定设有驱动玻璃罩(3)升降的升降组件;

所述玻璃罩(3)顶端设有盖板(6),所述盖板(6)底端与三维激光扫描仪(4)顶端固定连接,所述安装板(1)底端设有三个支撑组件,所述玻璃罩(3)底端表面和盖板(6)顶端表面均开设有通风孔(7)。

2.根据权利要求1所述的一种竣工测量用三维激光扫描装置,其特征在于:每个升降组件均包括伸缩式套筒液压缸(8),两个伸缩式套筒液压缸(8)底端均贯穿安装板(1)底端延伸至安装板(1)下方,两个伸缩式套筒液压缸(8)顶端分别与两个连接板(5)底端固定连接。

3.根据权利要求1所述的一种竣工测量用三维激光扫描装置,其特征在于:两个通风孔(7)内均固定设有过滤网(9)。

4.根据权利要求1所述的一种竣工测量用三维激光扫描装置,其特征在于:所述盖板(6)与玻璃罩(3)通过螺丝(10)固定连接,所述盖板(6)顶端固定设有把手(11)。

5.根据权利要求1所述的一种竣工测量用三维激光扫描装置,其特征在于:每个支撑组件均包括空心管(12),三个空心管(12)顶端均通过连接件与安装板(1)底端固定连接,所述空心管(12)内部设有支撑腿(13),所述空心管(12)外壁螺纹连接有螺栓(14),所述螺栓(14)一端与支撑腿(13)外壁接触。

6.根据权利要求1所述的一种竣工测量用三维激光扫描装置,其特征在于:所述安装板(1)顶端两侧均铰接有提手(15)。
