专利号: 2022234742419
申请人: 平顶山市旭源生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

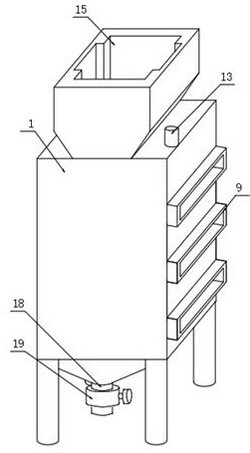

1.一种方便操作的植物榨油过滤组件,包括过滤箱(1),其特征在于:所述过滤箱(1)内壁的上侧固定连接有第一过滤细网(2),所述过滤箱(1)内壁的中心处固定连接有第二过滤细网(3),所述过滤箱(1)内壁的下侧固定连接有第三过滤细网(4),所述过滤箱(1)内壁的左侧均转动连接有多个丝杆(5),两个相对应的所述丝杆(5)的杆壁共同螺纹连接有毛刷(6),所述过滤箱(1)的左侧表面开设有第一空腔,多个所述丝杆(5)的左端均贯穿过滤箱(1)内壁的左侧至第一空腔的内部,多个所述丝杆(5)的左端均固定连接有蜗轮(7),多个相对应的所述蜗轮(7)的前侧表面共同啮合连接有蜗杆(24)。

2.根据权利要求1所述的一种方便操作的植物榨油过滤组件,其特征在于:所述过滤箱(1)左侧表面的上侧开设有第二空腔,两个所述蜗杆(24)的上端均贯穿第一空腔内壁的上侧至第二空腔的内部,两个所述蜗杆(24)的上端均固定连接有第一链轮(25),两个所述第一链轮(25)的表面共同通过第一链条转动连接,所述过滤箱(1)上侧表面的前侧固定连接有第一电机(8),所述第一电机(8)的输出端贯穿过滤箱(1)的上侧表面至第二空腔的内部,所述第一电机(8)的输出端与前侧的第一链轮(25)的上侧表面固定连接。

3.根据权利要求1所述的一种方便操作的植物榨油过滤组件,其特征在于:多个所述毛刷(6)的下侧表面分别与第一过滤细网(2)的上侧表面和第二过滤细网(3)的上侧表面以及第三过滤细网(4)的上侧表面相接触,所述过滤箱(1)的右侧表面均开设有多个出口(21),所述过滤箱(1)右侧表面位于出口(21)的四侧共同固定连接有出料壳(9)。

4.根据权利要求3所述的一种方便操作的植物榨油过滤组件,其特征在于:上侧的所述出口(21)内壁上侧的前后两方均转动连接有螺纹杆(10),两个所述螺纹杆(10)的下端均贯穿上侧的出口(21)内壁的下侧至下侧的出口(21)的内部,两个所述螺纹杆(10)的杆壁共同螺纹连接有多个挡板(11),多个所述挡板(11)的表面均固定连接有密封垫(22)。

5.根据权利要求4所述的一种方便操作的植物榨油过滤组件,其特征在于:所述过滤箱(1)上侧表面的右侧开设有第三空腔,两个所述螺纹杆(10)的上端均贯穿上侧的出口(21)内壁的上侧至第三空腔的内部,两个所述螺纹杆(10)的上端均固定连接有第二链轮(12),两个所述第二链轮(12)的相反一侧表面共同通过第二链条转动连接,所述过滤箱(1)上侧表面的右侧固定连接有第二电机(13),所述第二电机(13)的输出端贯穿过滤箱(1)的上侧表面至第三空腔的内部,所述第二电机(13)的输出端与前侧的第二链轮(12)上侧表面固定连接。

6.根据权利要求1所述的一种方便操作的植物榨油过滤组件,其特征在于:所述过滤箱(1)的上侧表面固定连接有进料箱(14),所述进料箱(14)内壁的左右两侧均开设有滑槽,两个所述滑槽的内壁均通过滑块共同滑动连接有框体(15),所述框体(15)的内壁固定连接有粗过滤网(16),所述框体(15)上侧表面的左右两侧均固定连接有把手(17)。

7.根据权利要求1所述的一种方便操作的植物榨油过滤组件,其特征在于:所述过滤箱(1)的下侧表面固定连接有出料管(18),所述出料管(18)的管壁固定连接有阀体(19),所述过滤箱(1)的右方设置有收集箱(20)。
