专利号: 2022234761176
申请人: 浙江拓福塑业股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

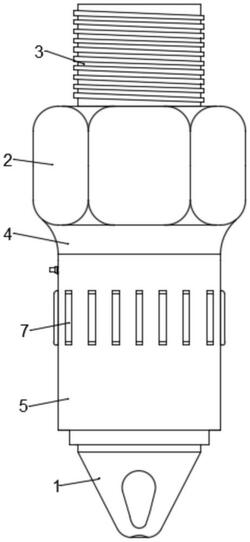

1.一种注塑机注塑喷嘴,包括注塑喷嘴本体(1)、固定连接在注塑喷嘴本体(1)、顶部的连接螺管(3)和固定套接在注塑喷嘴本体(1)上部的固定螺母(2),其特征在于:所述固定螺母(2)的底部外侧竖向固接有内螺纹管(4),所述注塑喷嘴本体(1)上套接有防护套(5),所述防护套(5)的内部竖向隔热筒(8),所述隔热筒(8)的内圈中竖向设有加热丝(9),所述加热丝(9)套接在注塑喷嘴本体(1)的外壁上;

所述防护套(5)的上部内壁上固接有密封胶筒(11),所述防护套(5)的底部内壁上固接有密封圈(12),所述密封胶筒(11)的内壁与注塑喷嘴本体(1)的上部外壁贴合接触,所述密封圈(12)的内壁与注塑喷嘴本体(1)的底部外壁贴合接触。

2.根据权利要求1所述的一种注塑机注塑喷嘴,其特征在于:所述防护套(5)的外壁上部开设有与内螺纹管(4)配合外螺纹,所述防护套(5)的顶端螺纹连接在内螺纹管(4)内部。

3.根据权利要求2所述的一种注塑机注塑喷嘴,其特征在于:所述内螺纹管(4)的外壁两侧均横向安装有定位螺钉(6),所述防护套(5)上部外壁的两侧均配合定位螺钉(6)开设有定位槽,所述定位螺钉(6)的内端抵接在防护套(5)上部的定位槽内。

4.根据权利要求1所述的一种注塑机注塑喷嘴,其特征在于:所述隔热筒(8)外壁上包裹有一圈隔热棉层(10),所述防护套(5)外圈的中部等距设有多个竖向设置的抗滑凸条(7)。
