专利号: 2022234778957
申请人: 合肥舒饰环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种零部件强度检测装置,其特征在于,包括:

定位板(2),所述定位板(2)的上表面开设有定位槽,所述定位槽内部设置有测试部(6),所述测试部(6)连接有微调部(5);

所述微调部(5)调整测试部(6)的位置,使测试部(6)内部装夹的杆类零件、轴类零件变换不同的冲击测试位置;

所述测试部(6)包括支撑台(66),所述支撑台(66)的顶端滑动安装有安装台(68),所述安装台(68)的顶端固定安装有压力传感器(69),所述压力传感器(69)贴合于杆类零件、轴类零件的底端,并对应冲击测试位置。

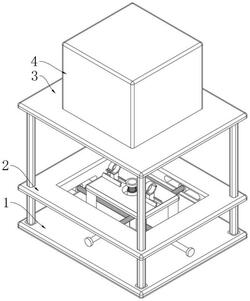

2.根据权利要求1所述的一种零部件强度检测装置,其特征在于:所述定位板(2)的下表面通过立柱固定连接有防护底座(1),且所述定位板(2)的上表面通过立柱固定连接有安装顶板(3),所述安装顶板(3)的上表面固定安装有载荷施加源(4)。

3.根据权利要求1所述的一种零部件强度检测装置,其特征在于:所述测试部(6)包括测试台(61),所述测试台(61)的底端等距固定连接有多个支撑立柱(62)。

4.根据权利要求3所述的一种零部件强度检测装置,其特征在于:所述测试台(61)上表面的两端均固定安装有导向滑轨(63),所述导向滑轨(63)的内部滑动安装有装夹卡(64)。

5.根据权利要求3所述的一种零部件强度检测装置,其特征在于:所述测试台(61)的上表面开设有安装槽(65),所述支撑台(66)固定连接于安装槽(65)内部,所述安装台(68)的底部外壁套接有限位弹簧(67)。

6.根据权利要求1所述的一种零部件强度检测装置,其特征在于:所述微调部(5)包括两个对称设置的限位臂一(51),两个所述限位臂一(51)之间的两端固定连接有限位臂二(52)。

7.根据权利要求6所述的一种零部件强度检测装置,其特征在于:所述限位臂一(51)和限位臂二(52)的一端均开设有移动滑槽(53),所述移动滑槽(53)的内部滑动安装有连接滑块(54)。

8.根据权利要求7所述的一种零部件强度检测装置,其特征在于:两个所述限位臂一(51)与两个限位臂二(52)之间均设置有螺纹杆(55),两个所述螺纹杆(55)螺纹连接有固定连接体(56)。
