专利号: 2022234887761
申请人: 安新县金运化工原料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

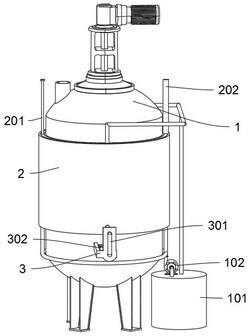

1.一种反应釜降温装置,其特征在于,包括:釜体(1);所述釜体(1)采用内部中空的圆柱形结构,且釜体(1)的底部呈环形阵列状设置有四组支撑腿结构;釜体(1)的外侧固定设置有降温管(2);釜体(1)的外壁前侧固定设置有安装板(3);所述降温管(2)采用内部中空的圆环形结构,降温管(2)的顶部呈矩形阵列状开设有四组贯穿式的圆形槽孔结构,且降温管(2)的底部两侧均开设有贯穿式的圆形槽孔结构;降温管(2)还包括有:刮板(203),刮板(203)采用圆环形结构,刮板(203)滑动设置于降温管(2)的内侧,且刮板(203)的外壁与降温管(2)的内壁贴合,刮板(203)的顶部呈环形阵列状开设有贯穿式的圆形槽孔结构。

2.如权利要求1所述一种反应釜降温装置,其特征在于:所述釜体(1)还包括有:水罐(101),水罐(101)采用内部中空的圆柱形结构,且水罐(101)固定设置于釜体(1)的一侧,水罐(101)通过管道与降温管(2)顶部前后两侧的圆形槽孔连通;水泵(102),水泵(102)固定设置于水罐(101)的顶部,且水泵(102)通过管道与水罐(101)连通,水泵(102)通过管道与降温管(2)底部两侧的圆形槽孔连通。

3.如权利要求1所述一种反应釜降温装置,其特征在于:所述降温管(2)还包括有:滑杆(201),滑杆(201)采用圆柱形结构,滑杆(201)滑动设置于降温管(2)顶部左侧的圆形槽孔内,且滑杆(201)的底端与刮板(203)固定连接。

4.如权利要求3所述一种反应釜降温装置,其特征在于:所述降温管(2)还包括有:气缸(202),气缸(202)固定安装于降温管(2)的顶部右侧,且气缸(202)与刮板(203)传动连接。

5.如权利要求1所述一种反应釜降温装置,其特征在于:所述安装板(3)采用L形板结构,且安装板(3)的上下两侧均开视野欧贯穿式的圆形槽孔结构;安装板(3)还包括有:敲击杆(301),敲击杆(301)采用U形杆结构,敲击杆(301)滑动设置于安装板(3)的前侧,且敲击杆(301)的外侧淘首页欧弹簧结构。

6.如权利要求5所述一种反应釜降温装置,其特征在于:所述安装板(3)还包括有:电机(302),电机(302)固定安装于安装板(3)的一侧;凸轮结构(303),凸轮结构(303)传动连接设置于电机(302)的一侧,且凸轮结构(303)与敲击杆(301)的一端传动连接。
