专利号: 2022234921353
申请人: 江苏方舟环保设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

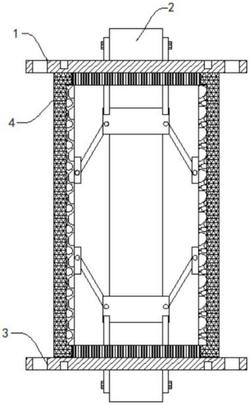

1.一种高容量涤纶覆膜除尘滤袋,包括两个安装板(1),其特征在于:两个所述安装板(1)相对的一侧之间设有用于方便收缩安装使用的辅助机构(3),所述辅助机构(3)的外表面固定有滤袋主体(4),两个所述安装板(1)相对的一侧设有方便扩大容量进行滤尘使用的扩容机构(2);

所述扩容机构(2)包括开设在两个安装板(1)相对一侧的调节口(201),两个所述调节口(201)内腔的正壁与背壁之间均固定有连接柱(202),所述连接柱(202)的外表面滑动连接有两个滑动块(203),所述滑动块(203)的左右两侧均开设有转动槽(204),所述转动槽(204)内腔的正壁与背壁之间固定有转轴(205),所述转轴(205)的外表面转动连接有支撑杆(206),所述滤袋主体(4)的左右两侧内壁均固定有支撑网板(207),左右两侧所述支撑网板(207)相对的一侧均固定有转动架(208),左右两侧所述支撑杆(206)分别与左右两侧所述转动架(208)转动连接。

2.根据权利要求1所述的一种高容量涤纶覆膜除尘滤袋,其特征在于:所述支撑网板(207)纵截面的形状为弧形,所述支撑网板(207)的长度与滤袋主体(4)内顶壁与内底壁之间的长度相等。

3.根据权利要求1所述的一种高容量涤纶覆膜除尘滤袋,其特征在于:两个所述滑动块(203)相背的一侧均开设有两个插槽,且两个插槽的内周壁均滑动插接有推杆(209),两个所述推杆(209)相背的一侧均开设有连接孔,且连接孔的内周壁螺纹连接有固定螺栓(210)。

4.根据权利要求3所述的一种高容量涤纶覆膜除尘滤袋,其特征在于:所述连接柱(202)的左右两侧均开设有不少于两个的固定孔,且固定孔的内径与固定螺栓(210)的外径相适配。

5.根据权利要求1所述的一种高容量涤纶覆膜除尘滤袋,其特征在于:所述辅助机构(3)包括固定在两个安装板(1)相对一侧的连接板(301),所述连接板(301)的下表面固定有折叠滤套(302),两个所述折叠滤套(302)的外表面与滤袋主体(4)的内周壁固定连接,两个所述安装板(1)相背的一侧均开设有安装孔(303),两个所述安装板(1)相背的一侧均开设有定位槽(304),两个所述安装板(1)相对的一侧均开设有通风口(305)。

6.根据权利要求5所述的一种高容量涤纶覆膜除尘滤袋,其特征在于:所述安装孔(303)的数量不少于两个,且均匀分布在两个安装板(1)相背的一侧。

7.根据权利要求5所述的一种高容量涤纶覆膜除尘滤袋,其特征在于:两个所述折叠滤套(302)相对的一侧均开设有过滤口,所述连接板(301)的宽度小于折叠滤套(302)的宽度。
