专利号: 2022234983148
申请人: 苏州莱博真空技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

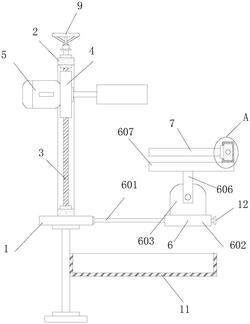

1.一种五金产品倒角设备,其特征在于,包括:

工作台(1),上固定设置有安装框架(2),安装框架(2)的内部转动安装有螺纹杆(3),安装框架(2)的内部固定安装有滑杆,螺纹杆(3)和滑杆上设置有升降板(4),升降板(4)与螺纹杆(3)螺纹安装,升降板(4)与滑杆滑动安装,升降板(4)上设置有倒角设备(5);

调试机构(6),设置于工作台(1)的一侧,调试机构(6)用于调节工件的位置和角度;

定位板夹持机构(7),设置于调试机构(6)上,定位板夹持机构(7)用于对工件进行固定处理。

2.根据权利要求1所述的一种五金产品倒角设备,其特征在于:所述调试机构(6)包括滑动杆(601)、滑动块(602)、固定板(603)、电机(604)、转动杆(605)、套设块(606)和安装板(607),滑动杆(601)固定安装于工作台(1)的一侧外壁,滑动杆(601)的数量为两组,滑动杆(601)上滑动安装有滑动块(602),滑动块(602)的顶部固定安装有两组固定板(603),其中一组固定板(603)的后侧固定安装有电机(604),两组固定板(603)的相邻侧壁转动安装有转动杆(605),电机(604)的输出轴通过联轴器与转动杆(605)固定连接,转动杆(605)的外壁套设有套设块(606),套设块(606)的顶部固定安装有安装板(607)。

3.根据权利要求2所述的一种五金产品倒角设备,其特征在于:所述定位板夹持机构(7)包括定位板(701)、移动块(702)、双向螺纹杆(703)和夹持板(704),安装板(607)的顶部固定安装有定位板(701),定位板(701)的一侧外壁开设有滑槽,滑槽的内部滑动安装有两组移动块(702),滑槽的内部转动安装有双向螺纹杆(703),双向螺纹杆(703)与两组移动块(702)螺纹安装,移动块(702)的一侧外壁固定安装有夹持板(704)。

4.根据权利要求3所述的一种五金产品倒角设备,其特征在于:所述双向螺纹杆(703)的一端延伸至定位板(701)的前侧外表面并固定安装有转动头(8)。

5.根据权利要求4所述的一种五金产品倒角设备,其特征在于:所述螺纹杆(3)的一端延伸至安装框架(2)的顶部并固定安装有转动把手(9)。

6.根据权利要求5所述的一种五金产品倒角设备,其特征在于:所述固定板(603)的前侧外表面固定安装有拨动杆(10)。

7.根据权利要求6所述的一种五金产品倒角设备,其特征在于:所述工作台(1)的一侧外壁固定安装有收集盒(11),收集盒(11)的顶部为开口设置。

8.根据权利要求7所述的一种五金产品倒角设备,其特征在于:所述滑动杆(601)的一端固定安装有限位板(12)。
