专利号: 2022235110859
申请人: 河南通盛电力设备股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

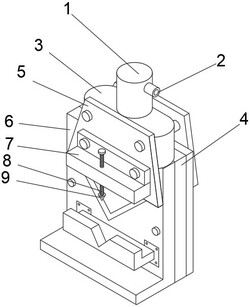

1.一种角钢塔钢材截断装置,包括液压泵(1),其特征在于:所述液压泵(1)的下端面固定连接有液压座(3),所述液压座(3)的下端面滑动连接有切割片(4),所述液压座(3)的下端面固定连接有固定座(6),所述固定座(6)两侧的上端通过多个固定螺杆(11)均固定连接有夹板(5),靠左侧的所述夹板(5)的一侧通过两个固定螺杆(11)固定连接有承接块(7),所述承接块(7)的上端面贯穿连接有螺纹杆(8),所述螺纹杆(8)的一端固定连接有压块(9),所述固定座(6)的两侧均开设有切割腔(12);

所述固定座(6)的一侧下端通过两个固定块(14)固定连接有承放块(13),所述承放块(13)的上端面开设有卡槽(15),所述承放块(13)的下端面固定连接有多个缓冲杆(19),多个所述缓冲杆(19)的外侧壁套设有弹簧(18)。

2.根据权利要求1所述的一种角钢塔钢材截断装置,其特征在于:所述固定座(6)的底端面固定连接有底座(17)。

3.根据权利要求1所述的一种角钢塔钢材截断装置,其特征在于:所述切割腔(12)的上端面滑动连接有切割片(4)。

4.根据权利要求1所述的一种角钢塔钢材截断装置,其特征在于:所述液压泵(1)的一侧固定连接有进液口(2)。

5.根据权利要求1所述的一种角钢塔钢材截断装置,其特征在于:所述切割片(4)的下端面固定连接有刀口(16)。

6.根据权利要求1所述的一种角钢塔钢材截断装置,其特征在于:多个所述缓冲杆(19)的数量为六个。

7.根据权利要求1所述的一种角钢塔钢材截断装置,其特征在于:所述螺纹杆(8)远离压块(9)的一端固定连接有旋钮(10)。
