专利号: 2022235128231
申请人: 赵治英
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-01-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

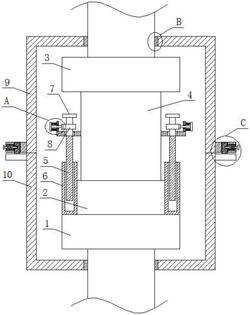

1.轨道交通管接头,包括第一安装管和第二安装管,其特征在于:所述第二安装管底端固定连接有连接管,所述连接管底端插接在第一安装管内腔,所述第一安装管顶端固定连接有圆环,所述连接管外侧边缘靠近底端处贯穿圆环内腔,所述圆环左右两侧均固定连接有螺纹管,所述连接管左右两侧靠近顶端处均固定连接有固定板,两个所述固定板上靠近中心处均固定连接有轴承,两个所述轴承内腔均贯穿设有螺纹杆,两个所述螺纹杆底端均插接在相邻的螺纹管内腔,且两个所述螺纹杆外侧边缘靠近底端处均与相邻的螺纹管内腔为相互啮合设置,两个所述螺纹杆顶端均固定连接有转板,两个所述螺纹杆外侧边缘靠近顶端处均固定套设有定位齿轮。

2.如权利要求1所述的轨道交通管接头,其特征在于:两个所述固定板顶部相远离的一侧均固定连接有固定块,两个所述固定块上靠近中心处均开设有定位孔,两个所述定位孔内腔均贯穿设有定位杆。

3.如权利要求2所述的轨道交通管接头,其特征在于:两个所述定位杆相远离的一端均固定连接有定位块,两个所述定位块相靠近的一侧靠近顶部和底部均与相邻的固定块之间共同固定连接有定位弹簧,两个所述定位杆相靠近的一端均固定连接有齿板,两个所述齿板相靠近的一侧均与相邻的定位齿轮之间为相互啮合设置。

4.如权利要求1所述的轨道交通管接头,其特征在于:所述第一安装管外侧边缘套设有第二防护罩,所述第二安装管外侧边缘套设有第一防护罩,所述第一防护罩与第二防护罩相靠近的一侧为相互贴合设置,所述第一防护罩与第二防护罩相远离的一侧靠近中心处均固定连接有密封圈,所述第一安装管与第二安装管外侧边缘均贯穿相邻的密封圈内腔。

5.如权利要求4所述的轨道交通管接头,其特征在于:所述第二防护罩左右两侧靠近顶部处均固定连接有连接块,所述第一防护罩左右两侧靠近底部处均固定连接有矩形块,两个所述矩形块上靠近中心处均开设有通孔,两个所述连接块顶部相靠近的一侧均固定连接有卡接块,两个所述卡接块均插接在相邻的通孔内腔。

6.如权利要求5所述的轨道交通管接头,其特征在于:两个所述矩形块相远离的一侧靠近中心处均插接有固定管,两个所述固定管内腔均贯穿设有连动杆,两个所述卡接块相远离的一侧靠近顶端处均开设有盲孔,两个所述连动杆相靠近的一端均插接在相邻的盲孔内腔。

7.如权利要求6所述的轨道交通管接头,其特征在于:两个所述连动杆相远离的一端均固定连接有连动块,两个所述连动杆外侧边缘相靠近的一端均固定套设有连接环,两个所述连接环相远离的一侧均与相邻的固定管内腔共同固定连接有连动弹簧,两个所述连动弹簧均套设在相邻的连动杆外侧边缘。
