专利号: 2022235168192
申请人: 南昌小哈教育科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-01-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

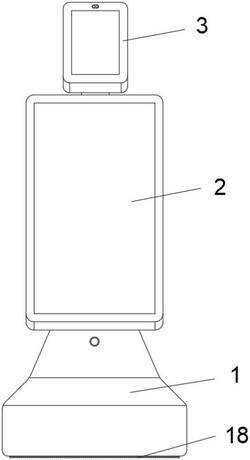

1.一种百货商场用电子导购装置,其特征在于:包括底部开口的机壳(1),所述机壳(1)的外壁固装有主触摸屏(2),所述机壳(1)的顶部安装有副触摸屏(3),所述机壳(1)的内壁靠近底部固定连接有挡板(4),所述挡板(4)上安装有升降机构,所述机壳(1)的内部位于挡板(4)的下方设置有横板(14),所述横板(14)的顶部与升降机构固定连接,所述横板(14)的底部安装有多个脚轮(15),所述机壳(1)的底部开口处固定连接有底板(16),所述底板(16)的顶部与各个脚轮(15)的对应处均贯穿设置有与脚轮(15)相适配的通孔(17),所述底板(16)的底部安装有橡胶垫(18)。

2.根据权利要求1所述的一种百货商场用电子导购装置,其特征在于:所述升降机构包括通过多个立柱(5)固定在挡板(4)顶部的安装板(6),所述安装板(6)顶部均匀转动贯穿连接有多个螺杆(9),所述螺杆(9)位于安装板(6)下方的外壁配合套接有内螺纹管(12),所述内螺纹管(12)的底端均贯穿挡板(4),所述内螺纹管(12)和挡板(4)滑动连接,所述内螺纹管(12)的底端与横板(14)的顶部固定连接,所述安装板(6)上安装有驱动机构,所述螺杆(9)均与驱动机构传动连接。

3.根据权利要求2所述的一种百货商场用电子导购装置,其特征在于:所述驱动机构包括固定安装在安装板(6)上的步进电机(7),所述步进电机(7)的输出轴固定连接有第一齿轮(8),一个所述螺杆(9)位于安装板(6)上方的外壁固定连接有第二齿轮(10),所述第一齿轮(8)和第二齿轮(10)相互啮合,所述螺杆(9)位于安装板(6)上方的外壁均固定连接有链轮(11),多个所述链轮(11)通过链条传动连接。

4.根据权利要求1所述的一种百货商场用电子导购装置,其特征在于:所述挡板(4)的表面与内螺纹管(12)的对应处贯穿设置有与内螺纹管(12)相适配的穿孔,所述内螺纹管(12)由对应的穿孔内穿出,且穿孔内设置有密封圈,所述密封圈套设在内螺纹管(12)的外壁上。

5.根据权利要求1所述的一种百货商场用电子导购装置,其特征在于:所述机壳(1)的底部内侧壁固定连接有多个配重块(19)。
