专利号: 2022235198840
申请人: 灵石县晋宝灵石膏制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

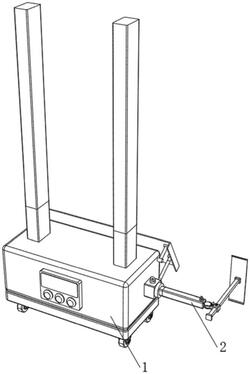

1.一种用于墙面粉筛的石膏砂浆打底机,其特征在于,包括:

抹墙机本体(1);

修复装置(2),可修平渗料线的所述修复装置(2)固定连接于抹墙机本体(1)的右端;

其中,所述修复装置(2)包括固定连接于抹墙机本体(1)固定连接的伸缩安装机构(21),所述伸缩安装机构(21)的表面安装有角度调节机构(22),所述伸缩安装机构(21)的后端固定连接有抚平板(23)。

2.根据权利要求1所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述伸缩安装机构(21)包括固定连接于抹墙机本体(1)右端的安装管(211),所述安装管(211)的内壁滑动连接有连接柱(212),所述连接柱(212)的右端固定连接有安装框(213),所述安装框(213)的内壁滑动连接有调节柱(214),所述调节柱(214)的前后两端均贯穿至安装框(213)的外部,所述调节柱(214)的后端与抚平板(23)固定连接。

3.根据权利要求2所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述安装管(211)和安装框(213)的上端均螺纹连接有锁定螺栓(215),左侧所述锁定螺栓(215)的下端贯穿安装管(211)并与连接柱(212)的上端接触,右侧所述锁定螺栓(215)的下端贯穿安装框(213)并与调节柱(214)的上端接触。

4.根据权利要求3所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述锁定螺栓(215)的上端固定连接有调节圈(216),所述调节圈(216)的表面光滑。

5.根据权利要求2所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述调节柱(214)的表面固定连接有数量为两个的限位框(217),所述限位框(217)的直径大于安装框(213)的内径,两个所述限位框(217)分别设置于安装框(213)的前后两侧。

6.根据权利要求2所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述伸缩安装机构(21)还包括固定连接于抹墙机本体(1)右端的卡接框(218),所述安装管(211)的左端卡接于卡接框(218)的内部,所述卡接框(218)的上端插接有锁定销(219),所述锁定销(219)的下端贯穿卡接框(218)并与安装管(211)插接。

7.根据权利要求1所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述抚平板(23)的竖直截面形状为U型,所述抚平板(23)的两端均朝前,所述抚平板(23)的边角倒有圆角。

8.根据权利要求2所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述角度调节机构(22)包括固定连接于连接柱(212)右端的安装座(221),所述安装座(221)的内顶壁开设有成环状分布的卡接孔(222),所述安装座(221)的内壁转动连接有与安装框(213)固定连接的转轴(223),所述转轴(223)的上端开设有安装槽(224),所述安装槽(224)内壁滑动连接有安装板(225),所述安装板(225)的上端固定连接有与相邻所述卡接孔(222)卡接的定位柱(226)。

9.根据权利要求8所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述安装板(225)的上端固定连接有调节把手(227),所述调节把手(227)的边角倒有圆角。

10.根据权利要求8所述的一种用于墙面粉筛的石膏砂浆打底机,其特征在于:所述安装板(225)的下端固定连接有与安装槽(224)接触的弹簧(228),所述弹簧(228)处于被压缩状态。
