专利号: 2022235291515
申请人: 云南省学促科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

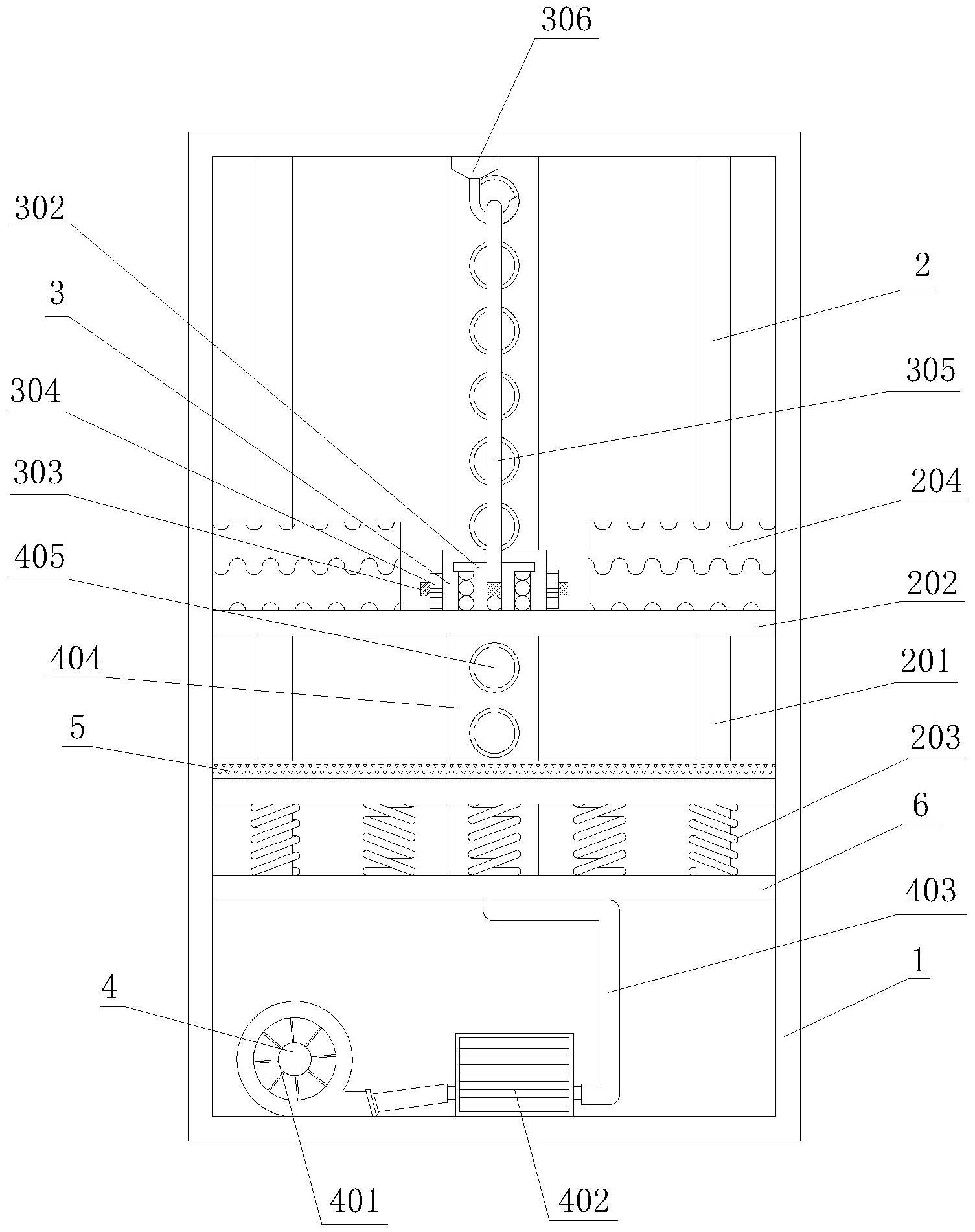

1.一种宽温度范围的材料力学试验机,其特征在于,包括:

安装箱(1),内侧固定安装有支撑板(6);

拉伸机构(2),设于安装箱(1)的内侧,拉伸机构(2)包括固定杆(201)和放置板(202),支撑板(6)和安装箱(1)之间固定安装有两组固定杆(201),固定杆(201)的外侧套设安装有两组放置板(202);

安装组件,包括固定机构(3)和温控机构(4),固定机构(3)设于安装箱(1)的内侧设置有固定机构(3)且位于拉伸机构(2)的上方,温控机构(4)设于安装箱(1)的内侧且位于固定机构(3)的外侧。

2.根据权利要求1所述的一种宽温度范围的材料力学试验机,其特征在于:所述拉伸机构(2)还包括弹簧(203)和负重块(204),一组放置板(202)和支撑板(6)之间固定安装有多组弹簧(203),另一组放置板(202)的顶部设置有负重块(204),负重块(204)的外侧开设有开口,固定杆(201)设置在开口内。

3.根据权利要求2所述的一种宽温度范围的材料力学试验机,其特征在于:所述固定机构(3)包括安装筒(301)、安装杆(302)、螺纹杆(303)、旋钮(304)、材料(305)和挂钩(306),另一组放置板(202)的顶部固定安装有两组安装杆(302),安装杆(302)的外侧设置有安装筒(301),安装杆(302)的外侧缠绕有材料(305),安装筒(301)和安装杆(302)的外侧开设有洞口,洞口内设置有螺纹杆(303),螺纹杆(303)的外壁上螺纹安装有两组旋钮(304),安装箱(1)的内侧顶部固定安装有挂钩(306),材料(305)挂设在挂钩(306)的外侧。

4.根据权利要求3所述的一种宽温度范围的材料力学试验机,其特征在于:所述温控机构(4)包括风机(401)、冷凝器(402)、导管(403)、出风板(404)和出风筒(405),安装箱(1)的内侧固定安装有风机(401)和冷凝器(402),风机(401)和冷凝器(402)之间固定连接有一组导管(403),冷凝器(402)的输出端固定连接有另一组导管(403),安装箱(1)的内侧固定安装有出风板(404),出风板(404)的外侧开设有多组出风口,出风口内固定安装有出风筒(405),另一组导管(403)的一端固定连接出风板(404)。

5.根据权利要求4所述的一种宽温度范围的材料力学试验机,其特征在于:所述安装箱(1)的外侧开设有矩形洞口,矩形洞口外铰接安装有安装门(7)。

6.根据权利要求5所述的一种宽温度范围的材料力学试验机,其特征在于:所述安装门(7)的外侧开设有矩形开口,矩形开口内固定安装有玻璃(8)。

7.根据权利要求6所述的一种宽温度范围的材料力学试验机,其特征在于:所述安装门(7)的外侧固定安装有把手(9),一组放置板(202)的顶部固定安装有橡胶板(5)。
