专利号: 2022235327150
申请人: 山东思远建筑材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

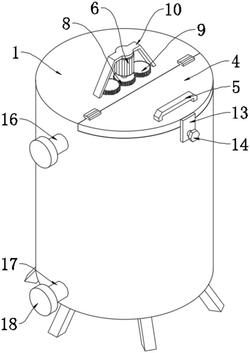

1.一种沥青生产搅拌罐,包括罐体(1),其特征在于:所述罐体(1)的内腔设置有两组弯折的搅拌杆(2),两组所述搅拌杆(2)转动方向相同且同速转动,且两组所述搅拌杆(2)的底端均通过支撑组件安装于所述罐体(1)的内腔,所述罐体(1)的顶部设置有用于对两组所述搅拌杆(2)进行驱动的驱动组件,所述罐体(1)内腔的两侧均固定安装有与搅拌杆(2)相对应的搅拌副杆(3),所述罐体(1)的顶部且位于驱动组件的正面铰接有检修门(4),所述检修门(4)的顶部固定安装有拉手(5),所述检修门(4)通过锁紧组件与所述罐体(1)锁紧固定在一起。

2.根据权利要求1所述的一种沥青生产搅拌罐,其特征在于:所述驱动组件包括驱动电机(6)和驱动杆(7),所述驱动电机(6)的输出轴固定安装有驱动齿轮(8),所述驱动杆(7)的底端与所述搅拌杆(2)的一端固定连接,所述驱动杆(7)的顶端贯穿罐体(1)并延伸至罐体(1)的外部固定安装有从动齿轮(9),所述驱动齿轮(8)的两侧分别与两组所述从动齿轮(9)啮合。

3.根据权利要求2所述的一种沥青生产搅拌罐,其特征在于:所述罐体(1)的顶部固定安装有用于对驱动电机(6)进行支撑的支撑架(10),所述驱动电机(6)的顶部与支撑架(10)的表面固定连接。

4.根据权利要求1所述的一种沥青生产搅拌罐,其特征在于:所述支撑组件包括固定安装于罐体(1)内腔底部的两组支撑管(11),所述支撑管(11)的内腔转动连接有支撑杆(12),所述支撑杆(12)的一端贯穿支撑管(11)并延伸至支撑管(11)的外部与所述搅拌杆(2)的另一端固定连接。

5.根据权利要求1所述的一种沥青生产搅拌罐,其特征在于:所述锁紧组件包括固定安装于检修门(4)正面的锁紧板(13),所述锁紧板(13)的表面螺纹连接有锁紧杆(14),所述锁紧杆(14)的一端贯穿锁紧板(13)并延伸至锁紧板(13)的外部与所述罐体(1)的表面螺纹连接。

6.根据权利要求1所述的一种沥青生产搅拌罐,其特征在于:所述检修门(4)底部的边缘处固定安装有密封圈(15),所述密封圈(15)的表面与所述罐体(1)的内壁贴合。

7.根据权利要求1所述的一种沥青生产搅拌罐,其特征在于:所述罐体(1)一侧连通有进料管(16)和排料管(17),所述排料管(17)位于所述进料管(16)的下方,所述进料管(16)和排料管(17)的一端均安装有管盖(18)。
