专利号: 2022235360905
申请人: 安徽锦匠建设有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

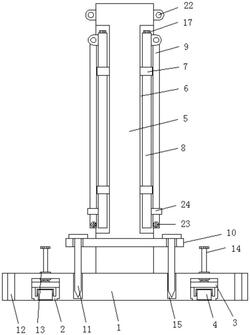

1.藤类植物攀爬架,包括底座(1),其特征在于:所述底座(1)的底端对称开设有腔体(2),所述腔体(2)内均滑动设有固定板(3),所述固定板(3)的底端均对称设有滚轮(4),所述底座(1)的顶端固定设有竖杆一(5),所述竖杆一(5)的外壁上环形阵列开设有多个放置槽(6),所述放置槽(6)内均对称固定设有夹座一(7),位于同一个所述放置槽(6)内的所述夹座一(7)上均夹设有竖杆二(8),所述竖杆二(8)远离所述竖杆一(5)的一侧上部均铰接有支杆(9),所述竖杆一(5)的下部固定套设有固定盘(10),所述固定盘(10)上环形阵列插设有多个固定钢钉(11),所述底座(1)的顶端四角处均贯穿开设有与所述固定钢钉(11)相匹配的固定孔(12)。

2.根据权利要求1所述的藤类植物攀爬架,其特征在于:所述底座(1)的顶端对称固定嵌设有螺母(13),所述螺母(13)内均螺纹转动设有调节螺杆一(14),所述调节螺杆一(14)的底端均延伸至相邻的所述腔体(2)内且与所述固定板(3)的顶端转动连接。

3.根据权利要求1所述的藤类植物攀爬架,其特征在于:所述底座(1)的顶端环形阵列开设有多个与所述固定钢钉(11)相匹配的凹槽(15)。

4.根据权利要求1所述的藤类植物攀爬架,其特征在于:所述竖杆二(8)的中部内壁上均固定设有支撑板(16),所述竖杆二(8)的顶端均转动嵌设有调节螺杆二(17),所述调节螺杆二(17)的底端均延伸至所述竖杆二(8)内且与所述支撑板(16)的顶端转动连接,位于所述竖杆二(8)内的所述调节螺杆二(17)上均螺纹套设有滑块(18),所述滑块(18)的底端均对称固定设有多个连接杆(19),所述连接杆(19)的底端均延伸至所述支撑板(16)的下方且固定连接有固定块(20),所述固定块(20)的底端均固定连接有插杆(21)。

5.根据权利要求4所述的藤类植物攀爬架,其特征在于:所述滑块(18)均与所述竖杆二(8)的内壁滑动连接,所述滑块(18)上均贯穿固定嵌设有与所述调节螺杆二(17)相匹配的螺纹座,所述竖杆二(8)的底端均贯穿开设有与所述插杆(21)相匹配的通孔。

6.根据权利要求1所述的藤类植物攀爬架,其特征在于:所述竖杆一(5)的上部环形阵列固定设有多个铰接座(22),所述支杆(9)的底端均贯穿滑动嵌设有锁紧螺栓(23)。

7.根据权利要求1所述的藤类植物攀爬架,其特征在于:所述竖杆二(8)靠近所述支杆(9)的一侧下部均固定设有与所述支杆(9)相匹配的夹座二(24)。
