专利号: 2022235486941
申请人: 宋彬彬
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-04-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

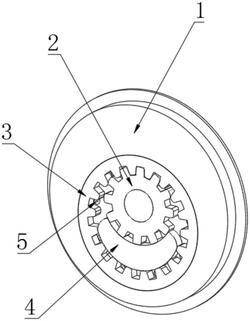

1.一种使用寿命长的变速箱油泵,包括泵体(1),所述泵体(1)的中心转动连接有固定齿轮(2),且泵体(1)的里侧偏心位置转动连接有从动齿轮(3),所述固定齿轮(2)和从动齿轮(3)啮合,且泵体(1)的里侧对应固定齿轮(2)和从动齿轮(3)的间隙固定连接有月牙形隔板(4),其特征在于:所述泵体(1)外侧对应从动齿轮(3)的凸齿间隔位置开设有连通孔(5),且连通孔(5)内插设有除屑缓冲器(6),所述除屑缓冲器(6)里侧开设有进油孔(7),且除屑缓冲器(6)的内腔外侧设置有缓冲机构,所述除屑缓冲器(6)的内腔里侧靠近进油孔(7)位置设置有单向进屑过滤斗(13)。

2.根据权利要求1所述的一种使用寿命长的变速箱油泵,其特征在于:所述单向进屑过滤斗(13)为小端朝外的锥形结构,且单向进屑过滤斗(13)的里端开口,所述单向进屑过滤斗(13)的侧壁设置有多个弹性支撑杆,且弹性支撑杆对应单向进屑过滤斗(13)小端一侧向中心靠拢。

3.根据权利要求1所述的一种使用寿命长的变速箱油泵,其特征在于:所述除屑缓冲器(6)的内壁对应固定端盖(12)外侧固定连接有拦截过滤器(14),且拦截过滤器(14)的中心固定连接有吸附永磁块(15)。

4.根据权利要求3所述的一种使用寿命长的变速箱油泵,其特征在于:所述除屑缓冲器(6)的内壁对应拦截过滤器(14)位置固定连接有环形固定座,且拦截过滤器(14)的里侧边缘设置有环形固定边,所述拦截过滤器(14)里侧环形固定边与除屑缓冲器(6)的环形固定座通过螺钉固定连接。

5.根据权利要求3所述的一种使用寿命长的变速箱油泵,其特征在于:所述拦截过滤器(14)的中心设置有朝外凸起的滤筒,且吸附永磁块(15)固定连接于滤筒外端中心处。

6.根据权利要求1所述的一种使用寿命长的变速箱油泵,其特征在于:所述缓冲机构包括缓冲活塞(10)、缓冲弹簧(11)和固定端盖(12),所述缓冲活塞(10)滑动连接于除屑缓冲器(6)内腔靠外一段,且固定端盖(12)与除屑缓冲器(6)的内壁外端螺纹连接,所述缓冲弹簧(11)设置于缓冲活塞(10)和固定端盖(12)之间。

7.根据权利要求1所述的一种使用寿命长的变速箱油泵,其特征在于:所述除屑缓冲器(6)的外壁靠外一侧圆周表面固定连接有安装座(8),且安装座(8)的里侧外壁设置有连接外齿轮(9),所述泵体(1)的外侧开设有螺纹台阶,且安装座(8)的里侧与螺纹台阶接触面设置有密封垫圈(16)。
