专利号: 2022235561995
申请人: 孙楠楠
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

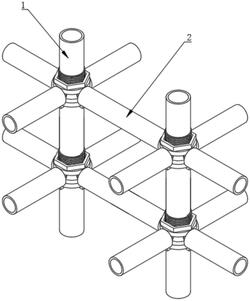

1.一种建筑施工支架,包括多个竖杆(1)和多个横杆(2),其特征在于,每个所述竖杆(1)的外表面上均固定连接有固定圆环(3),每个所述固定圆环(3)上均开设有多个通孔(4),所述竖杆(1)上设置有限位组件,所述限位组件包括活动圆环(5)、限位杆(6)、螺纹套筒(7)和螺母(8),所述螺纹套筒(7)固定连接在竖杆(1)的外表面,所述螺母(8)与螺纹套筒(7)螺纹连接,所述活动圆环(5)的内表面设置有与螺纹套筒(7)相配合的内螺纹,且活动圆环(5)通过内螺纹与螺纹套筒(7)螺纹连接,所述限位杆(6)与活动圆环(5)的下表面固定连接,每个所述横杆(2)的两端均固定连接有连接柱(11)。

2.根据权利要求1所述的建筑施工支架,其特征在于,每个所述竖杆(1)上的固定圆环(3)均设置有多个,且多个固定圆环(3)在竖杆(1)上从上至下依次分布。

3.根据权利要求1所述的建筑施工支架,其特征在于,每个所述竖杆(1)上的限位组件均设置有多个,且限位组件与固定圆环(3)的数量相等,每个所述限位组件上的限位杆(6)均设置有四个,四个所述限位杆(6)呈环形阵列分布在活动圆环(5)上。

4.根据权利要求1所述的建筑施工支架,其特征在于,所述通孔(4)与限位杆(6)相配合,所述活动圆环(5)的内径大于竖杆(1)的外径。

5.根据权利要求1所述的建筑施工支架,其特征在于,所述连接柱(11)的中部开设有通槽(9),且所述通槽(9)与限位杆(6)相配合,所述连接柱(11)与竖杆(1)之间留有间隙。

6.根据权利要求1所述的建筑施工支架,其特征在于,每个所述限位杆(6)的两侧面均固定连接有弧形块(10),所述弧形块(10)的顶部与活动圆环(5)的下表面固定连接,且两个弧形块(10)关于限位杆(6)呈对称设置。
