专利号: 2022235626082
申请人: 左军强
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

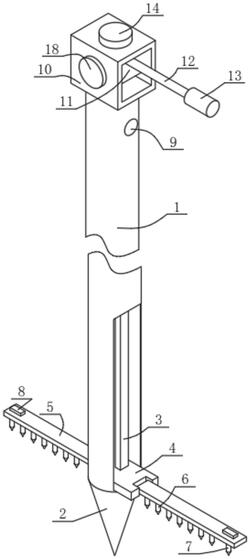

1.土地规划圈地器,包括长杆主体(1)和插头(2),其特征在于:所述长杆主体(1)的底端固定连接有插头(2),所述长杆主体(1)的两端均设置有连接板(5),所述连接板(5)的底端固定连接有第一地刺(6),所述长杆主体(1)的顶端内侧开设有螺纹孔(9),所述长杆主体(1)的顶端固定连接有收放机构,所述收放机构的外侧缠绕有绳索(12),所述绳索(12)的一端固定连接有连接柱(13)。

2.根据权利要求1所述的土地规划圈地器,其特征在于:所述长杆主体(1)的两端内侧均固定连接有连接轴(3),所述连接轴(3)的外侧滑动连接有移动板(4),且移动板(4)与连接板(5)转动连接。

3.根据权利要求1所述的土地规划圈地器,其特征在于:所述连接板(5)的一端内侧固定连接有第二弹簧(19),所述第二弹簧(19)的另一端固定连接有第二地刺(7),所述连接板(5)的两端均滑动连接有滑块(8),且滑块(8)与第二地刺(7)滑动连接。

4.根据权利要求1所述的土地规划圈地器,其特征在于:所述收放机构包括与长杆主体(1)固定连接的连接壳(10),所述连接壳(10)的内侧转动连接有收线轮(11),所述绳索(12)设置在收线轮(11)的外侧,所述收线轮(11)的顶端设置有限位组件,所述收线轮(11)的一端固定连接有转盘(18)。

5.根据权利要求4所述的土地规划圈地器,其特征在于:所述限位组件包括与连接壳(10)滑动连接的导向轴(15),所述导向轴(15)的底端固定连接有压板(17),且压板(17)与收线轮(11)贴合,所述导向轴(15)的顶端固定连接有限位盘(14)。

6.根据权利要求5所述的土地规划圈地器,其特征在于:所述导向轴(15)的外侧设置有第一弹簧(16),且第一弹簧(16)的两端分别与连接壳(10)和压板(17)固定连接。
