专利号: 202223563678X
申请人: 常州瑞策复合材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

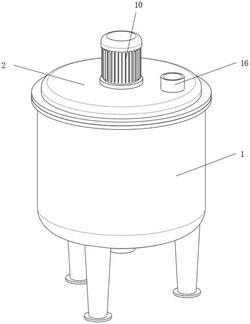

1.一种再生海绵热再生混料装置,包括搅拌罐(1),其特征在于:所述搅拌罐(1)的顶部安装有盖体(2),所述盖体(2)的内部中央转动连接有搅拌架(3),所述搅拌架(3)的内部四周转动连接有搅拌桨(15),所述搅拌桨(15)的顶部固定连接有搅拌带轮(4),四个所述搅拌带轮(4)之间连接有第一皮带(5),所述搅拌架(3)的内部转动连接有轴杆(6),所述轴杆(6)的底部固定有主动带轮(7),其中一个所述搅拌桨(15)的外壁固定有从动带轮(8),所述从动带轮(8)和主动带轮(7)之间连接有第二皮带(9),所述盖体(2)的顶部中央固定安装有电机(10),所述盖体(2)的内部设有进料口(16),所述搅拌罐(1)的底部设有出料口(17)。

2.根据权利要求1所述的一种再生海绵热再生混料装置,其特征在于:所述轴杆(6)的外壁固定连接有主动齿轮(11),所述盖体(2)的内部转动连接有第一惰齿轮(12)和第二惰齿轮(13),所述搅拌架(3)的顶部固定连接有从动齿轮(14)。

3.根据权利要求2所述的一种再生海绵热再生混料装置,其特征在于:所述主动齿轮(11)、第一惰齿轮(12)、第二惰齿轮(13)和从动齿轮(14)之间依次为啮合传动。

4.根据权利要求2所述的一种再生海绵热再生混料装置,其特征在于:所述从动齿轮(14)的内壁与轴杆(6)的外壁转动连接。

5.根据权利要求1所述的一种再生海绵热再生混料装置,其特征在于:所述电机(10)的输出端与轴杆(6)的上端固定连接。

6.根据权利要求1所述的一种再生海绵热再生混料装置,其特征在于:所述搅拌罐(1)的外缘和盖体(2)的外缘之间通过螺栓相连接。
