专利号: 2022235638516
申请人: 南通智酷物联科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

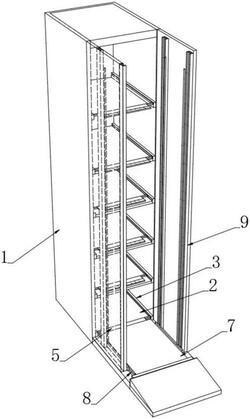

1.基于多传感器数据融合的全自动泊车系统,其特征在于:包括中央数据处理模块、车身信息获取模块、数据传输模块、路线规划模块、控制模块以及车辆入库装置,所述车身信息获取模块连接有多路传感器,所述车辆入库装置包括车辆入位库(1)和多个设置于车辆入位库(1)竖直方向上的载车板(7),相邻两个载车板(7)与车辆入位库(1)内壁组成入库间,每个所述入库间均牵引机构,所述车辆入位库(1)底端设有带有入库斜板的底座,所述底座上设有与入库斜板上端面相齐平设置的升降板(8),所述底座左右两侧还设有与升降板(8)端壁固定连接的竖向电动滑轨(11),所述升降板(8)上滑动衔接有与牵引机构位置对应的载车板(7),所述牵引机构包括设置于入库间相对端壁上设置的横向电动滑轨(3),一对所述横向电动滑轨(3)之间连接有移动杆(4),所述移动杆(4)前端壁上固定连接有磁性对接板(5),所述磁性对接板(5)内部开设有储料腔(501),所述储料腔(501)内部填充有磁流体(9),所述移动杆(4)内部嵌设有与磁性对接板(5)磁吸设置的电磁铁一,所述载车板(7)靠近磁性对接板(5)一端开设有嵌设腔,所述载车板(7)内部还固定安装有位于嵌设腔周边的电磁铁二(10)。

2.根据权利要求1所述的基于多传感器数据融合的全自动泊车系统,其特征在于:所述多路传感器包括超声波传感器、图像采集传感器、位移传感器、陀螺仪传感器,图像采集传感器为多个车载广角摄像头。

3.根据权利要求1所述的基于多传感器数据融合的全自动泊车系统,其特征在于:所述磁性对接板(5)上下端壁上均开设有多个与储料腔(501)内部相连通设置的溢料孔(502),每个所述溢料孔(502)处均设有弹性隔膜(503)。

4.根据权利要求3所述的基于多传感器数据融合的全自动泊车系统,其特征在于:所述磁性对接板(5)与嵌设腔相对应的端壁上包覆有磁性滑板防滑套(6),所述磁性滑板防滑套(6)内部填充有磁性材料,所述磁性滑板防滑套(6)上下端壁上均开设有与溢料孔(502)相连通的通孔。

5.根据权利要求4所述的基于多传感器数据融合的全自动泊车系统,其特征在于:所述嵌设腔的上下内壁均开设有多个与通孔相连通设置的磁吸腔(701),所述储料腔(501)靠近移动杆(4)一侧还设有与储料腔(501)内部密封活动衔接的(504),所述磁流体(9)靠近载车板(7)一侧设置。

6.根据权利要求1所述的基于多传感器数据融合的全自动泊车系统,其特征在于:所述升降板(8)靠近入库斜板一侧的顶端设有电磁铁三(12),所述电磁铁三(12)前端设有嵌入板,所述载车板(7)面向升降板(8)一侧端壁上开设有嵌入腔。
